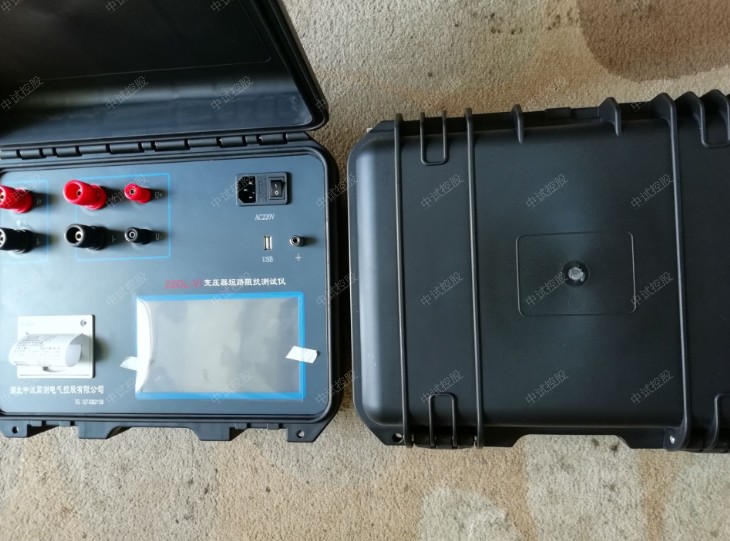

变压器短路阻抗测试仪

产品特点
1.仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。
2.满足《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
3.《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
4.仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。
5.该仪器可测量电压，电流，功率，频率等。
6.单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。
7.内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
8.测试数据可导入计算机，方便进一步分析或存储。
9.全部中文菜单及操作提示，操作简单直观。
10.透反式大屏幕液晶，在太阳直射下可清晰显示。
◆变压器短路阻抗测试仪技术参数
1.测量精度：电压，电流： 0.2级
       功率 ： COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
       阻抗：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
2.电压测量范围： AC  3V～300V
3.内部电源输出范围：电压0~250V，电流0~10A
4.电流测量范围： AC  0.2A～20A
5.工作温度：     -10℃～50℃
6.工作湿度：     0～80%
7.工作电源：     AC220V±10﹪ 50Hz±1Hz
8.外形尺寸：     360mm×220mm×150mm
9.仪器重量：     5Kg
