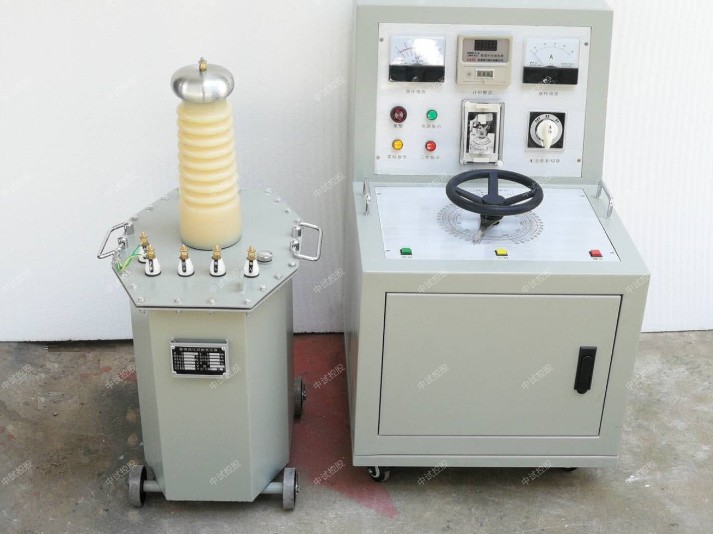

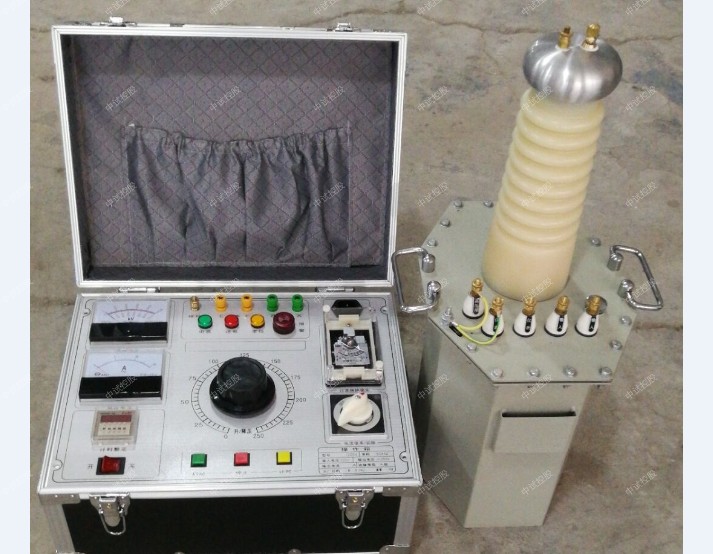

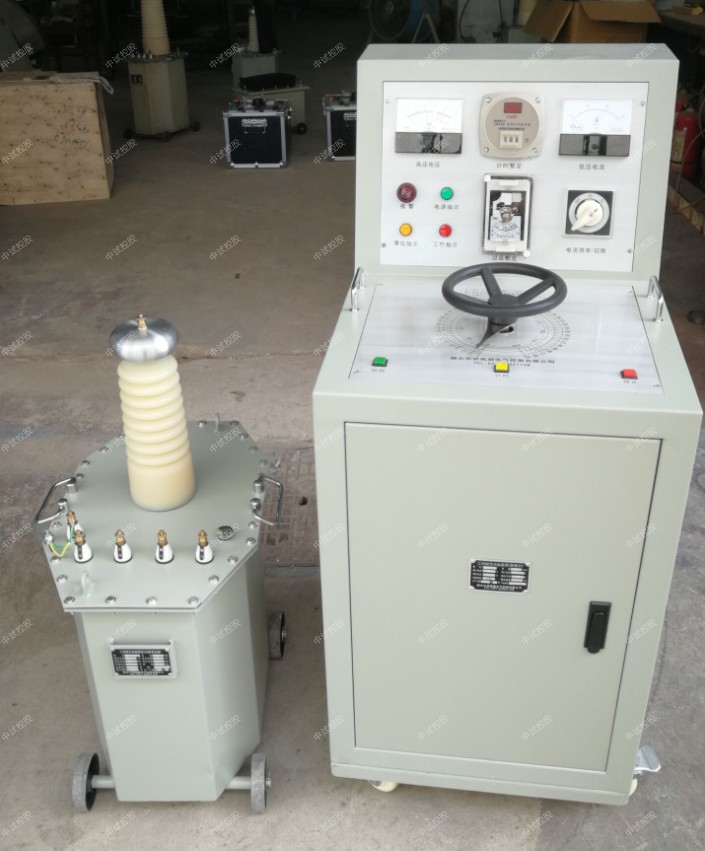

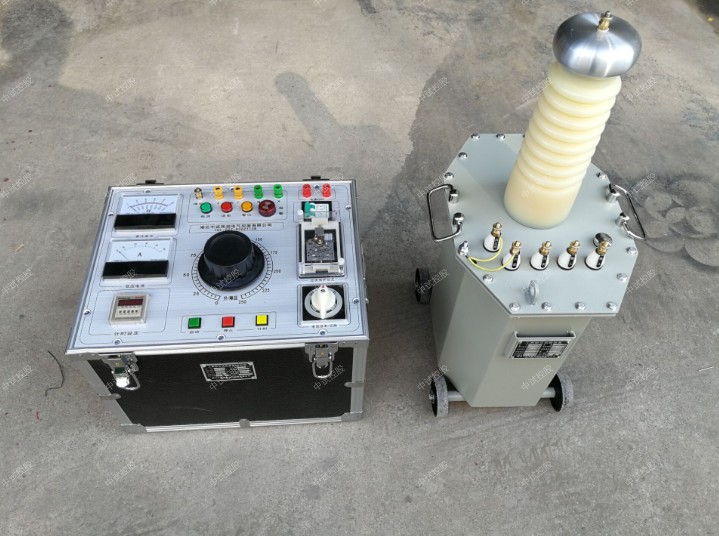

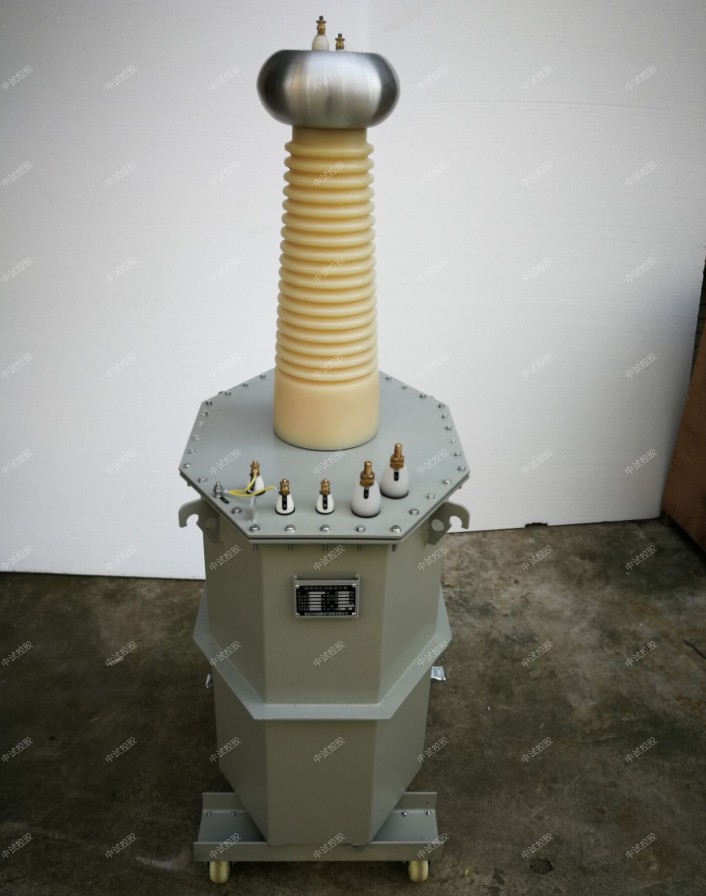

设备检修、调试仪器
电力电气设备安装运行维修时的一些工作技术经验与总结,并分析了中试电力设备由定期检测定期维护的周期性检修,逐步迈向根据设备的运行状态和健康状况而执行检修的状态检修时代,以供借鉴.
随着科技进步和经济发展,电力系统是由发电厂、变电所、输电线、配电系统及负荷组成,是最重要最庞杂的工程系统之一,发电厂负责完成发电任务,而变电站则将电力系统中的高压交流电进行变电和配电处理.所以变电站所、的安装质量的优劣,直接影响着电力系统本身的正常和安全运行,与此同时,其也对社会经济的正常发展和人民生命安全有着重大的影响.所以,我们需要认真地对待变电站所内设备的安装调试和运行维护工作,将事故发生的可能性降到最低,因此,变电站、所中电力设备的安装调试和运行维护变得越来越重要.
1.变电设备安装调试检验
1.1设备安装时应注意的问题.
1.1.1吸湿器.
在安装吸湿器时应注意以下问题:
(1)安装时没有给储运时密封用的橡胶垫板穿中心孔,致使吸湿器不起任何作用.
(2)变压器投运前应去掉吸湿器油封碗处的密封垫圈,并在油封碗内注入合格的变压器油,油封碗不要旋紧,假若不去掉垫圈或将油封碗旋得过紧,吸湿器就不起作用.某单位安装一台试验合格的新变压器,安装后刚一送电,油就冲破油标向外喷,经查,系吸湿器油封碗旋得过紧所致.
1.1.2导体连接.
多数电气设备的接线柱螺帽、螺杆都是铜的,但也有铝的,这就造成了铜铝连接.中试控股铜铝连接易氧化,假如处理不好,可能会造成氧化、发热、再氧化、再发热,以致烧毁设备.
1.1.3避雷器.
(1)在变压器高压侧安装避雷器是为了防止变压器遭受雷击若将避雷器安装在跌落保险的前面,致使变压器不论是否运行,避雷器都运行.
(2)将固定避雷器用的抱箍的位置装错.这种安装方式使避雷器的爬电距离减小,泄漏电流增加,绝缘水平降低.在水泥、化工等粉尘污染较严重的地区易发生闪络事故接地装置压器高压侧避雷器接地端,低压侧接地点配电变压器接地既是工作需要,又是安全需要.在低压配电中性点直接接地系统中,变和配电变压器外壳均应与接地网可靠连接.
1.2电气设备的安装技术.
1.2.1变压器的安装技术.
(1)电力工程变压器的安装工作量和工序要结合变压器的结构特点来确定,变压器一般设计成不可分拆的情况,再放到油箱中,运到施工安装地,但对于大型变压器,在施工现场必须采用索具进行;另外,变压器的安装工作量和工序还要看变压器的一些主要设备的结构特点,如有载调压装置、高压套管、冷却系统和变压器油保护装置等.在施工前需注意:找好变压器的放置方式和地点;拆封变压器时,保证绝缘的完好性;备好施工安装时所需的各种必需设备工具和材料等;选择卸车和移动到安装施工现场的技术方法;确定变压器安装工序和调试的内容;规划好施工期限与工作量安装人员人数等.
(2)还必须做好绝缘检查:对绝缘强度、闪点、酸碱反应以及游离碳的体积分数等内容进行分析;中试控股检查油箱密封性,还有密封口和运输时的变压器密封检查;线圈的绝缘判断,包括各相电阻、吸收比以及对地的介质损耗等内容.
1.2.2隔离开关的安装技术.
隔离开关安装的地点有:电缆和架空线的连接处;断路器的电源侧;分支线T接处位置;架空引下线和跌落式开关之间的位置;架空线T和用户电源电缆的接触点在安装过程中,避免用力过大,那样会产生内部齿轮的不吻合,从而导致三相电流的不同期情况发生;在安装调整触点时,要特别注意动静触头接触问题,比如插入不深,触头只是局部接触,或有发热现象发生等;注意接地刀的同期调整,接地刀的连杆较长,操作时要难一些,另外要给动静触头沫润滑油,避免卡涩现象的发生;对于触头应注意清除表面的污浊,保持清洁,对触头表面磨损情况要打磨,使其平整,因为触头上的油脂易粘灰尘,从而磨损触面而导致接触不好,容易出现电弧等过热情况.
1.2.3电缆线路的安装技术.
按电缆支架到电气连接头的长度截取塑料护套;中试控股应注意做好相序的标记工作,三相心线分别套上不同颜色的热缩塑料管来区分;户外电缆端部套防雨罩并加以固定,防止其受潮(户内电缆可不必这样);剥去线心绝缘用线鼻子代替,并用钳压接好,必要时可利用电力电缆的保护管.
1.3电气设备的调试检验.
(1)专项试验绝缘电阻测试:对于大量的遥信、遥控、遥调、信息,应在电气设备投运前,结合继电保护做实际的传动试验,以确保遥信遥测等信息接线及保护回路自动化设备等环节的正确性.保护装置和监控装置调试完成以后,应进行整体联合试验及带实际一次设备的操作试验,各信号灯指示应正确无误.
(2)保护跳闸试验:应将线路装设的所有保护及重合闸相互配合做联合试验.要求每一直接带断路器跳闸出口的继电器进行跳闸试验,以检验出口回路到断路器操作回路之间接线的正确性.
2.电气设备运行维护
2.1电力设备的维护检修原则.
(1)必须认真抓好设备检修工作,加强设备检修管理,使电力设备经常处于健康完好状态,保证电网安全经济运行.
(2)必须贯彻“预防为主”的方针,坚持“应修必修,修必修好”的原则,并逐步过渡到状态检修.
(3)设备检修应采取停电与带电作业相结合的方式进行,并逐渐减少停电检修的次数.
(4)尽量采用先进工艺方法和检修机具,提高检修质量,缩短检修工期,确保检修工作安全.
2.2电力设备缺陷管理制度.
在设备运行维护工作中发现的设备缺陷,必须认真做好记录,及时汇报,并根据设备缺陷的严重程度进行分类和提出相应的处理意见对于近期内不会影响电力设备安全运行的一般设备缺陷,应列入正常的年度、季度检修计划中安排处理对.于在一定时期内仍然可以维持设备运行,但情况较严重并使得电力设备处于不安全运行状况的重大设备缺陷,应在短期内消除,消除前要加强巡视.对于已使电力设备处于严重不安全运行状况、随时都可能导致事故发生的紧急设备缺陷,必须尽快消除或采用临时安全技术措施后尽快处理.
2.3运行维护动态管理.
随着电子技术的不断进步,中试控股传感器技术、光纤技术、计算机技术、信息处理技术发展并向各领域渗透,系统监控技术中广泛应用了这些先进科研成果,使无线监测技术逐步走向实用化阶段.与预防性试验相比,无线监测系统采用高灵敏度传感器采集运行中设备绝缘劣化信息,信息量处理和识别依赖于有丰富软件支持的计算机网络,可以把某些预试项目无线化,实现对电力设备运行状态综合诊断,促进了电力设备周期性检修向状态检修过渡进程.将瞬时值的计算引入到系统的运行维护中,人性化的设计,我们相信它必将成为电力系统工程安装和系统远动维护的有效工具.
3.结语
如上所诉,中试控股对电力设备的动态运行维护成本进行研究具有重要的经济价.值电力维护单位应从项目的长期经济效益出发,追求节省所耗资源的设备.工作人员也应该跟上时代的发展潮流,高效、快速地掌握新型设备及新技术,为供电今后的发展贡献力量.
ZSZK-5000 真空开关真空度测试仪/设备检修、调试仪器
定量测量、适用于真空开关真空度的测量、真空开关预防检测专用
1、可定量测量各种型号真空开关灭弧室内的真空度;
2、现场测量时不需拆卸真空开关;
3、测试结果准确可靠,该设备采用高速热敏打印机,打印更加快捷;
4、160×128大屏液晶汉字显示,显示的内容更加丰富、中试控股使操作更加简单方便,测试结果直接与标准值进行比较来判断是否合格,;
5、可保存、打印、查看测试的历史试验数据;
6、仪器带有RS232通讯接口,可以连接计算机,实现通过计算机对仪器控制与操作等多种功能;
7、仪器重量轻,携带方便;
1、电 源: AC220V+15%,50Hz;
2、测量范围: 10-5~10-1Pa;
3、电场电压∶ 20KV;
4、磁场电压∶ 1600V;
5、仪器精度:10-5~10-4Pa 20%~25%;
10-4~10-3Pa 15%~20%;
10-3~10-2Pa 10%~15%;
10-2~10-1Pa 5%~10%;
6、使用环境: -10℃~40℃;
7、外行尺寸: 460mm×335mm×330mm;
8、主机重量: 12kg。
ZSFA-106 互感器特性综合测试仪/设备检修、调试仪器
全自动化的CT、PT特性测试仪器,输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验
可选
A型:只测CT特性,2000V、600A
B型:CT、PT特性同测,2000V、600A
C型:CT、PT特性同测基础上增加CT/PT比差、角差测量,2500V、600A
D型:CT、PT比差、角差测量基础上增加输出电流、电压,2500V、1000A
ZSFA-106 互感器特性综合测试仪属于D型产品
CT/PT比差、角差测量,输出电流、电压,2500V,1000A,CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比比差等结果参数。
本ZSFA-106 互感器特性综合测试仪,是中试控股经过大量的市场调研、通过严格的专业测试和权威部门之后投放市场的新一代革新型CT、PT测试仪器。装置采用高性能数据处理器和微机控制架构、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。
ZSFA-106互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器,仪器可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比比差等结果参数。该仪器对试验数据自动采集、分析、存储和打印,也可通过U盘存储。另外显示器采用8寸彩色大屏,高分辨率800*600,全触摸操作,可实时显示试验曲线,即时观测试验情况,以便试验人员实时判断试品故障。试验报告除给出精细的试验曲线外,还列出根据优选数系排列的试验数据,中试控股并且注明试验时间和打印时间,因此可作为原始试验数据资料保存。该产品由于输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验。
功能全面
装置所具备的功能如下:
CT试验:伏安特性曲线 PT试验:伏安特性曲线
曲线拐点自动计算 曲线拐点自动计算
5%和10%误差曲线 5%和10%误差曲线
变比、极性 变比、极性
比差、角差测量 比差,角差测量
二次侧回路负载测试、 二次侧回路负载测试
二次绕组交流耐压 二次绕组交流耐压
二次直流电阻测试 二次直流电阻测试
一次通流测试
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流,二次电压 0~2500V,0~20A 0.1V、1mA
CT变比,比差角差试验 一次侧电流 0~1000A 0.1A
二次额定电流 5A,1A 1mA
CT二次回路负载 二次电流 5A,1A 1mA
二次回路阻抗 0~10Ω 0.01Ω
CT一次通流 一次侧电流 0~1000A 0.1A
PT伏安
特性试验 输出电压 0~200V 0.1V
输出电流 0~10A 1mA
PT变比,比差角差试验 一次侧电压 0~2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V 50~60Hz
工作环境温度 -10℃ - +50℃
测试仪主机体积 500mm*310mm*375mm
测试仪主机重量 45kg
ZSZGF-120KV/2mA 直流高压发生器/设备检修、调试仪器
ZSZGF系列直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。
直高发采用了新技术、新材料和新器
1、采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压负反馈,输出电压稳定度高,纹波系数小≤1%。
3、全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2kV),电流误差±1个字。
4、升压电位器零起升压。
5、75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。
6、过压保护采用拔码设定,一目了然,误差±1%。
7、倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
8、折叠式撑脚,直径面积大,稳定性能好。
9、一体化设计、高压拖地电缆引出,方便现场试验。
10、产品符合DL/T848.1-2004技术要求,中试控股并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。
1.输出电压稳定:采用高频倍压电路,应用新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。
2.保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。
3.0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。
4.零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
5.过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。
6.一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
7.性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
8.操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。
规格ZSZGF-120KV/2mA 直流高压发生器
额定电压(kV) 120
额定电流(mA) 2
额定功率(W) 240
整机质量(kg) 10
整机体积(mm³) 565*390*190
倍压筒高度(mm) 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用,额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10% 50HZ
工作环境 温度: -10-40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
ZSBD-3000 氧化锌避雷器带电测试仪/设备检修、调试仪器
用于检测氧化锌避雷器电气性能的专用仪器
1、仪器标准配置不带高能锂离子电池,可选配内置。
2、5.7寸320×240液晶显示器,高速热敏打印机;图文显示,界面直观,便于现场人员操作和使用。
3、适用于避雷器带电、停电或试验室等场所使用。
4、电流、电压传感器完全隔离,安全可靠。真正做到三相电流、三相电压同时测试,提高工作效率;
5、仪器可连续测试,显示电压电流曲线,并可快速打印数据和曲线。
6、内部配置存储器,可掉电存储200组试验数据。
7、选配RS232通讯接口,中试控股可通过上位机进行试验,导出试验数据。
8、可进行抗干扰计算,补偿A、C两相电流受B相偏差。
9、高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。
10、选配置内带高能锂离子电池,特别适合无电源场合。仪器内部只带弱电,电压不超过12V,充电状态亦可工作。
11、采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带。
1、工作电源:AC220V/50Hz;若选配内带高能锂离子电池,内部电池供电,充电时间>3小时,连续工作时间>8小时。
2、测量范围:
泄漏电流:0-10mA;
电压:30-100V
3、测量准确度:
电流:全电流>100μA,±5%读数±1个字;
电压:基准电压信号>30V时,±2%读数±1个字;
4、测量参数:
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-。
容性电流基波,全电压、全电流相角差。
电压有效值。
避雷器功耗。
电压基准信号取样方式:20米
5、仪器尺寸: 主机360mm×260mm×140mm
6、仪器重量: 主机5.0kg
避雷器性能判断:
1、阻性电流的基波成分增长较大,谐波的含量增长不明显时,一般表现为污秽严重或受潮。
2、阻性电流谐波的含量增长较大,基波成分增长不明显时,一般表现为老化。
3、仅当避雷器发生均匀劣化时,底部容性电流不发生变化。发生不均匀劣化时,底部容性电流增加。避雷器有一半发生劣化时,底部容性电流增加多。
4、相间干扰对测试结果有影响,但不影响测试结果的有效性。采用历史数据的纵向比较法,能较好地反映氧化锌避雷器运行情况。
5、避雷器性能可以从阻性电流基波判断,也可以从电流电压相角差Φ判断更有效,因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%,对应的φ为75°
ZS5600 双钳多功能接地电阻测试仪/设备检修、调试仪器
适用于电信、电力、气象、机房、配电线路、输电线路、加油站、工厂、避雷针等
1、双钳法/地桩法双重测量方式:
适合任意接地场所,多点或单点接地,都可正常测试;
2、抗干扰能力强:
自产生高频电流,从而过滤市电中50Hz、100Hz等谐波干扰电流,即使在500KV变电站环境下,也能精确测量;
3、双钳多功能接地电阻测试仪测量范围广、分辨率高:
量程从0.01Ω~200Ω,分辨率0.01Ω,对0.7Ω以下接地电阻,也能准确测量;
4、大钳口设计:
钳口直径50mm(标准配置),满足用扁铁/钢作接地引线的情况,特殊钳口尺寸可按客户要求定制;
5、大容量数据存储:
可储存200组测量数据;
6、操作简单,单人作业:
全中文操作界面、体积小、重量轻,防爆便携箱,野外测量携带方便。
1.双钳法/地桩法双重测量方式:
适合任意接地场所,多点或单点接地,都可正常测试;
2.抗干扰能力强:
自产生高频电流,中试控股从而过滤市电中50Hz、100Hz等谐波干扰电流,即使在500KV变电站环境下,也能精确测量;
3.测量范围广、分辨率高:
量程从0.01Ω~200Ω,分辨率0.01Ω,对0.7Ω以下接地电阻,也能准确测量;
4.大钳口设计:
钳口直径50mm(标准配置),满足用扁铁/钢作接地引线的情况,特殊钳口尺寸可按客户要求定制;
5.大容量数据存储:
可储存200组测量数据;
6.操作简单,单人作业:
全中文操作界面、体积小、重量轻,防爆便携箱,野外测量携带方便。
技术指标
1.接地电阻测量范围:
双钳法:0.01Ω~200Ω
地桩法:0.01Ω~200Ω
2.误差:
双钳法:±3%±2个字
地桩法:±2%±2个字
3.分辨率:0.01Ω
4.钳口尺寸:Φ50mm
5.存储容量:200组数据
6.工作温度:0ºC ~ + 50°C
7.电源:8节5号镍氢充电电池或普通AA电池
8.重量:0.8KG(含电池)
9.尺寸:265mm×130mm×65mm
ZSDT-10A 接地引下线导通测试仪/设备检修、调试仪器
适用于电力部门工程试验中电力设备与地网的连接部分的导通性检测
1、电源技术:采用电源技术,输出10A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果;
2、抗干扰能力强:本接地引下线导通测试仪在严重干扰条件下,液晶屏一位数据能稳定在±1个字范围内,读数稳定,重复性好;
3、使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能;
4、操作简单:中试控股只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好;
5、携带方便:采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性。
测量范围 1~1999mΩ
分 辨 率 1mΩ
测试电流 DC1A、2A、5A、10A四个固定电流档位
测量精度 ±(0.5%+2d)
测量半径 50米
显示方式 LCD背光显示
工作方式 连续
工作电源 AC220V±10%、50Hz
工作环境 温度 -10℃~40℃
湿度 ≤80%RH
相对湿度 ≤80%
体积 300×270×200mm3
重量 5kg(不含附件)
