瓦斯继电器校验仪核心重点

时间：2020-11-25

瓦斯继电器校验仪核心重点

产品简介：

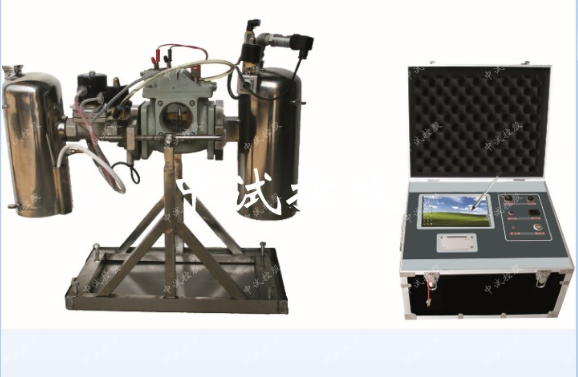

瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用高精度容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测、密封性能检测.

产品别称：气体继电器校验仪、气体继电器压力释放阀校验仪、瓦斯继电器检测仪、瓦斯继电器校验台、气体继电器测试仪，瓦斯继电器校验仪。

产品特征
1、本产品中增加了被试件的型号管理系统，使仪器在检测过程中对应不同的被试件动作特性，有对应的检测曲线，从而使精度符合国内外标准校验台检验的要求。
2、先进的智能化设计，使得产品自动化程度更高，与市场上同类型产品相比较，YTC405系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能，使用户使用更加简单、明了。
3、仪器采用了小型化的设计，控制部分外壳采用铝合金阀，更适用于现场检测。
4、仪器功能中加入了压力释放阀的密封性能检测程序，使整机检测功能达到规范要求。

技术参数TECHNICAL PARAMETERS

项目	技术参数
气体继电器	流速检测	0.5～1.6m/s,最小分辨率0.01m/s精度0.5级
	容积检测	0～400ml，最小分辨率1ml，最大误差≤5ml
	密封试验	0～150Kpa，最小分辨率0.1Kpa，精度0.5级,时间0～120min可选
压力释放阀	开启压力检测	0～150Kpa，最小分辨率0.1Kpa，精度0.5级
	关闭压力检测	0～150Kpa，最小分辨率0.1Kpa，精度0.5级
	密封检测	0～150Kpa，最小分辨率0.1Kpa，精度0.5级，时间0～120min可选
试验介质	气体继电器试验介质25#变压器油
试验介质	压力释放阀实验介质空气
电源	电源	AC220v 50HZ
	控制系统	功率150w
	执行系统	功率120w
	总功率	270w
仪器箱	气体继电器检测仪	外形尺寸 70×40×65cm ；重量 55kg
	微机测控箱外形尺寸	外形尺寸 55×25×30cm ；重量 15kg
	压力释放阀检测仪外形尺寸	外形尺寸 50×40×40cm ；重量 25kg
