数字式三相移相器核心参数

时间：2020-11-25

数字式三相移相器核心参数

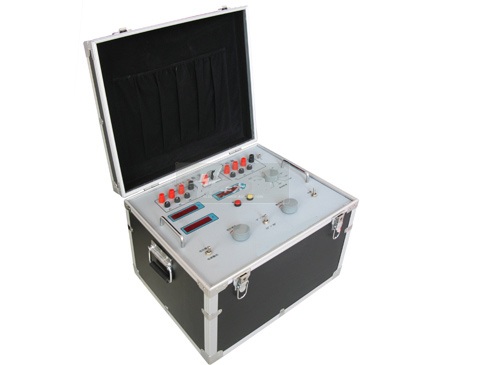

产品简介：
数字式三相移相器采用三相三芯柱变压器，接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。
具有操作方便、体积小、噪音低、输出波形好等特点。该数字式三相移相器能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

产品别称：综合移相器、数字移相器、数字式三相移相器、综合三相移相器、数字三相移相器

产品特点：
1、能在0~360度范围内达到任意角度的超前或滞后移相目的。
2、具有操作方便、体积小、噪音低、输出波形好等特点。
3、能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

技术参数TECHNICAL PARAMETERS

项目	技术参数
输入电压	三相四线3×380(220)V 50Hz
输出电压	三相四线3×(0~380) / (0~220)，三位半数字显示；精度：1.5级
输出电流	交流0-20A 三位半数字显示；精度1.5级
最大输出容量	3×300VA
三相粗调	00 ~3600，每步300进移相
三相细调	-30~180，120~330，四位数字显示，精度1.0级
电压波动	粗调	≤1.5%
	细调	≤2.0%
波形失真	输出波形失真度≤输入波形失真度
温升	<60 ℃
绝缘电阻	≥22MΩ
耐压试验	1.5kV/min
使用环境	温度	-10℃~ 40℃
	湿度	<80%
外形尺寸	480×360×230mm
重量	约35kg
