六相微机继电保护测试仪技术指标

时间：2020-11-25

六相微机继电保护测试仪技术指标

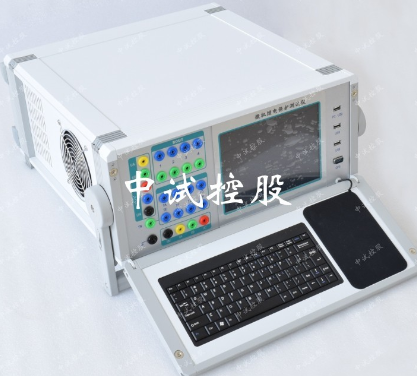

微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代微电子技术和器件实现的一种新型小型化继电保护测试仪。
可单独运行，亦可联接其它电脑运行，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
微机继电保护测试仪既可以单独操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。该继电保护测试仪既具有大型测试仪优越的性能、强大的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称：继电保护测试仪、六相微机继电保护测试仪、微机继保仪、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置测试仪、六相微机继电保护测试仪。

产品特点：
1、电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能可靠。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量新技术和可靠元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、具有专用直流电源输出设有一路110V 及 220V专用可调直流电源输出。
7、接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
8、该六相微机继电保护测试仪具有完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

技术参数TECHNICAL PARAMETERS

项目	技术参数
电流通道数	标准6相
电压通道数	标准6相
交流电流输出范围	30A /相或180A（六并）
直流电流输出范围	10ADC /相
交流电压输出范围	120VAC / 相
直流电压输出范围	160VDC / 相
交流电流输出	6相电流输出时每相输出	有效值	0～30A
		输出精度	0.2级
	3相电流输出时每相输出	0～60A
	6相并联电流输出	0～180A
	相电流长时间允许工作值（有效值）	10A
	相电流最大输出功率	300VA
	6相并联电流最大输出时最大输出功率	1000VA
	6相并联电流最大输出时允许工作时间	10s
	频率范围（基波）	20～1000Hz
	谐波次数	1～20 次
直流电流输出	电流输出	0～±10A / 每相
	输出精度	输出精度 0.2级
	最大输出负载电压	20V
交流电压输出	相电压输出	有效值	0～120V
		输出精度	0.2级
	线电压输出有效值	0～240V
	相电压 / 线电压输出功	80VA / 100VA
	频率范围（基波	20～1000Hz
	谐波次数	1～20次
直流电压输出	相电压输出	输出幅值	0～±160V
		输出精度	0.2级
	线电压输出幅值	0～±320V
	相电压/ 线电压输出功率	70VA / 140VA
开关量	10路开关量输入	空接点	1～20mA，24V
		电位接点接入	“0”：0 ～ +6V； “1”：+11 V ～ +250 V
	8对开关量输出	DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围	0.1ms ～ 9999s ，测量精度＜0.1mS
