微机继电保护测试仪性能参数

时间：2020-11-25

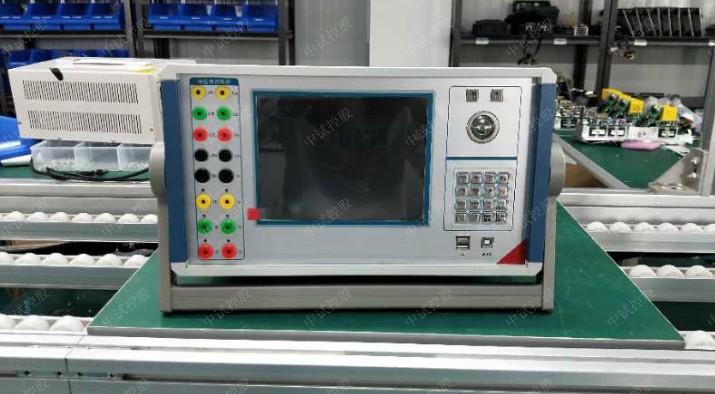

微机继电保护测试仪性能参数

产品简介：
微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
微机继电保护测试仪采用可单机运行，亦可联接其它电脑运行的结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
微机继电保护测试仪既可以单机操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。该微机继电保护测试仪既具有大型测试仪优越的性能、强大的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置。

产品特征：
1、经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
3、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；
4、配备有外接USB接口，可以方便地进行数据存取和软件维护；
5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；
7、采用独特的算法，产生的波形准确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
8、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ～ 40次谐波；
9、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出40A。在输出电流达到40A时，输出功率可达450VA/相以上，波形仍能保证不失真、不削峰；
10、能提供传统的Ua、Ub、Uc、Ia、Ib、Ic外，还有第四路电压 Ux输出。Ux可用于多种功能，如用于输出各种3Uo、做线路保护试验时输出线路的同期电压等；
11、具有8个开入量输入和4对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；
12、提供各种自动测试软件模块和GPS同步触发试验（选配）等；
13、GPS同步触发误差小于50μS；
14、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
15、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
16、仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

技术参数TECHNICAL PARAMETERS

项目	技术参数
交流电流源	电流源	三相共用中性点的电流源，电流上升下降时间＜100μs
	最大输出功率	450VA/相
	输出准确度	0.1A～0.5A准确度	±5mA
		0.5A～10A准确度	±0.1%
		10A～40A准确度	±0.2%
	分辨力	0.1A～10A分辨力	1mA
		10A～40A分辨力	5mA
	单相连续输出时间	0.1A～10A输出时间	不限时
		10A～20A输出时间	≥60秒
		20A～30A输出时间	≥15秒
		30A～40A输出时间	≥10秒
交流电压源	电压源	四相共用中性点的电压源，电流上升下降时间＜100μs
	最大输出功率	≥75VA/相
	输出准确度	1V～5V准确度	±5mV
		5V～125V准确度	±0.1%
	分辨力	1V～5V分辨力	1mV
		5V～125V分辨力	5mV
直流电流源	单相输出范围	-10A～+10A或0～20A
	最大输出功率	300VA/相
	输出准确度	±0.1A～±1A准确度	±10mA
		±1A～±10A准确度	±0.2%
	分辨力	5mA
直流电压源	直流电压输出范围	-150V～+150V或0～300V
	最大输出功率	≥100VA
	输出准确度	±1V～±5V准确度	±20mV
		±5V～±150V准确度	±0.2%
	分辨力	±1V～±5V分辨力	5mV
		5V～±150V分辨力	10mV
交流电压、电流源角度	相角范围	0°～ 360°
	准确度	±0.1°
	分辨力	0.01°
交流电压、电流源频率	频率范围	10～1500Hz（能叠加2～20次任意幅值的谐波及直流）
	输出准确度	10Hz～65Hz	±0.001Hz
		65Hz～1500Hz	±0.02Hz
	分辨力	0.001 Hz
	计时精度	1ms～1S	±1ms
		1S～999999S	±0.2%
开入量	8路独立开关接点输入，自动识别有源接点的极性兼容空接点与15V～250V有源接点
开出量	4对可编程开关空接点输出接点容量：250VDC，0.5A 或 250VAC，0.5A
同步性	电压电流同步性 ≤10μS
供电电源	交流输入电压	额定值	220V ± 10%
		基准值	220V ± 2%
	交流供电频率	额定值	50Hz ± 10%
		基准值	50Hz ± 2%
使用环境条件	环境温度	－10℃～+40℃
	相对湿度	≤90%
	大气压强	80～110kPa
箱体尺寸	420mm×190mm×470mm
重量	21千克
