充气式试验变压器总体介绍

时间：2020-11-25

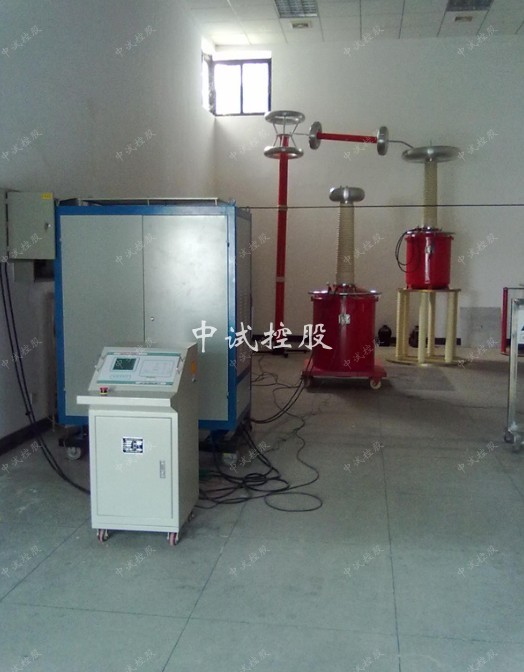

充气式试验变压器总体介绍

产品简介：
试验变压器是电力设备检测及预防性试验所需要的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
因此，我公司经过多年研发，终于研制出新一代SF6气体充气式试验变压器，改试验变压器采用新材料，新工艺的应用，使用六氟化硫气体作为介质使用，由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，极大的提高了试验变压器的使用寿命和精度，同时相比较于传统的油浸式试验变压器和干式试验变压器，充气式变压器大大降低了体积和重量。

工作原理：
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ充气式试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。

产品特点：
1、使用方便，该充气变体积小，重量轻，同等功率比油变重量减轻20％－60％，同时洁净，无油污，勿需维护，不受恶劣气候环境影响，现场搬运勿须静止即可做试验，绝缘强度明显高于油浸试验变压器，电晕极小。
2、设计构思新颖，仪器材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－９８>>标准要求。
3、选用优良材料，采用优良冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
4、直流输出方式创新，仪器巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
5、选用优良串激绕组，仪器在高压绕组上加有一个串激绕组，在高压套管内部有两根出线结构。
6、测试精度高，仪器是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。

产品别称：SF6充气式超轻型试验变压器、充气变

技术参数TECHNICAL PARAMETERS

技术参数：

电压等级	10kV～300kV
容量范围	1～500KVA
空载电流	＜7%
阻抗电压	＜8%
产品类型	交流、交直流、交流串级、交直流串级

基本规格：

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入		变比(高/仪)	温升℃(30分钟)
规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	电压(V)	电流(A)	变比(高/仪)	温升℃(30分钟)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	400	53	500	10
YDQ-30/50	30	50	600	400	79	500	10
YDQ-50/50	50	50	1000	400	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	400	53	1000	10
YDQ-30/100	30	100	300	400	79	1000	10
YDQ-50/100	50	100	500	400	132	1000	10
YDQ-20/150	20	150	133	400	53	1500	10
YDQ-30/150	30	150	200	400	80	1500	10
YDQ-50/150	50	150	333	400	132	1500	10
YDQ-100/150	100	150	667	400	263	1500	10
YDQ-50/200	50	200	250	400	132	2000	10
YDQ-100/200	100	200	500	400	263	2000	10
YDQ-150/200	150	200	750	400	395	2000	10
YDQ-200/200	200	200	1000	400	526	2000	10
YDQ-300/200	300	200	1500	400	790	2000	10
YDQ-50/300	50	300	170	400	132	3000	10
YDQ-100/300	100	300	333	400	263	3000	10
YDQ-150/300	150	300	500	400	395	3000	10
YDQ-200/300	200	300	667	400	526	3000	10
YDQ-300/300	300	300	1000	400	790	3000	10
