干式试验变压器核心技术

时间：2020-11-25

干式试验变压器核心技术

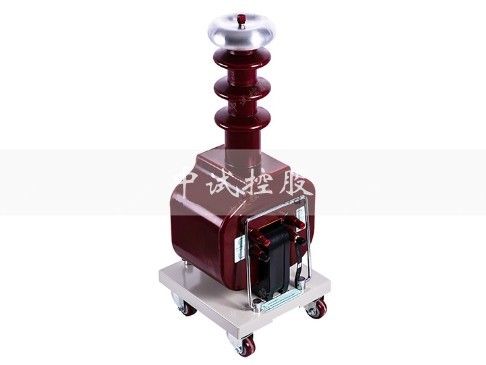

GYD干式试验变压器，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
仪器与同容量，同电压的油浸式试验变压器相比，削弱了漏磁，提高了绝缘强度和抗湿能力。并具有重量轻、体积小、性能稳定、使用携带方便、无渗漏油等优点。

产品特征：
1、体积小、重量轻、结构紧凑，免维护；
2、接线简单直观，使用方便；
3、绝缘可靠性好，外形美观；
4、有过电压保护功能。

工作原理：
GYD干式试验变压器输入电压为200V，利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定值。
在作直流耐压及泄露电流测试时，只要把高压硅堆旋装在高压输出端，即可改变输入电压，从而获得不同值的直流高压输出。

产品别称：高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压仪、干式试验变压器。

技术参数TECHNICAL PARAMETERS

基本技术指标：

项目	技术参数
额定输入电流	50A
输出电压波形	正弦波
输出波形畸变率	≤1％
空载损耗	0.2%～0.35%
工频耐压水平	110kV/1min
阻抗电压	＜8%
电压可调精	±1%
电压不稳定度	≤1％
过电压保护功能	表面温升	＜55℃
	允许连续运行时间	2小时
	间续运行时间	连续

不同规格技术参数：

规格型号	容量（KVA）	输入电压（V）	输出电压（kV）	输出电流 (mA)	输出直流高压(KV)	最大外型尺寸 (mm)	重量 (Kg)
GYD-1.5/50	1.5	200 (400)	50	30	/	250×180×370	13
GYD-3/50	3			60		330×270×550	30
GYD-5/50	5			100		400×330×670	47
GYD-6/50	6			120		400×330×680	47
GYD-10/50	10			200		430×370×750	68
GYD-20/50	20			400		470×370×750	85
GYD-30/50	30		100	600	/	520×410×780	120
GYD-5/100	5			50		430×370×1100	66
GYD-10/100	10			100		470×370×1100	77
GYD-20/100	20			200		520×410×1050	120
GYD-30/100	30			300		600×410×1050	160
GYD-50/100	50			500		650×460×1010	230
