电缆专用变频谐振试验装置性能参数

时间：2020-11-23

电缆专用变频谐振试验装置性能参数

电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

变频谐振升压装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

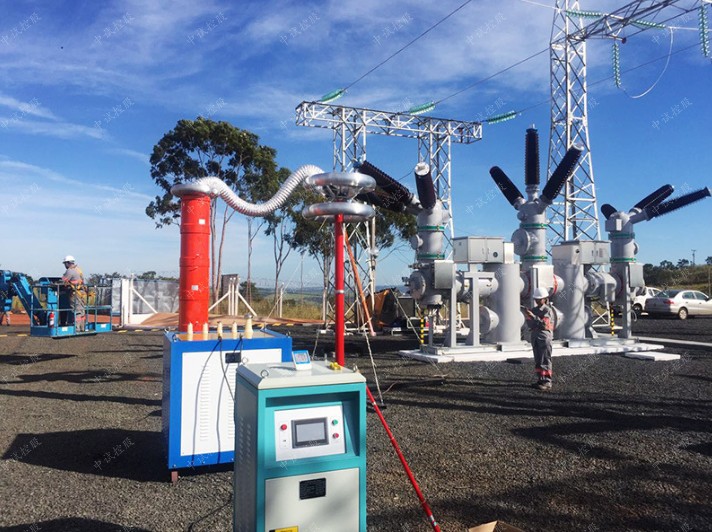

变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压 XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不超过30kg）、可移动性好的优点，适宜现场试验。

该装置中的谐振电抗器，励磁变压器采用干式环氧浇注，适合各类电缆的要求：

1、具备模式切换，故障提示功能；

2、2.0倍耐压，电缆试验长度可增33%；

3、多种调频设置，加快调谐过程；

4、自动跟踪并维护稳定试验电压；

5、频率分粗调和细调，能自动寻找试验谐振点；

6、内外部具备特殊减震橡胶支撑脚和保护铝箱。

1、工作电源: 220V/380V ±15% 50HZ ±5%

2、额度输出电压:0～220kV（AC有效值）及以下

3、输出频率:20～300Hz

4、谐振电压波形: 正弦波,波形畸变率≤1.0%

5、满负载工作时间: 连续工作时间60min

6、系统品质因素:最大负载下≥20

7、频率调节灵敏度: 0.1Hz,不稳定度≤0.01%

35kV及以下电缆耐压装置配置表：

110kV及以下电缆耐压装置配置表：
