可调CVT检验用谐振升压装置规范书

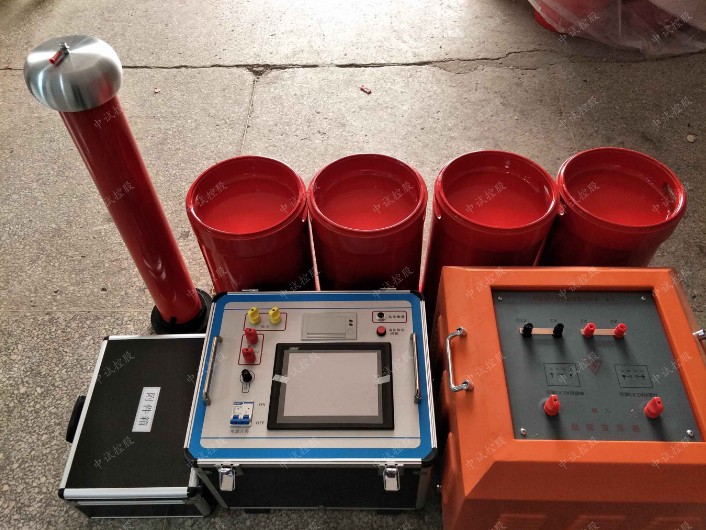

电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，可调谐振升压装置是国内最先用于现场效验的可调试谐振装置，谐振升压装置可根据用户要求定制。 CVT检验用谐振升压装置适用于35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压及电容式电压互感器的现场校验。该CVT检验用谐振升压装置利用串联谐振的原理，采用了无极手动调感的技术以及节电抗器串联的方式，使得所需电源、试验设备体积和重量大幅下降，且接线操作简单，便于现场试验，装置采用多节电抗器串联的方式，体积小、重量轻、接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。

  1、输出电压电流波形良好，失真度小于0.5%。

  2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20－60。

  3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏。

  4、该装置为干式组合串联谐振装置，便于现场搬动。由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻适合现场使用。

  5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
