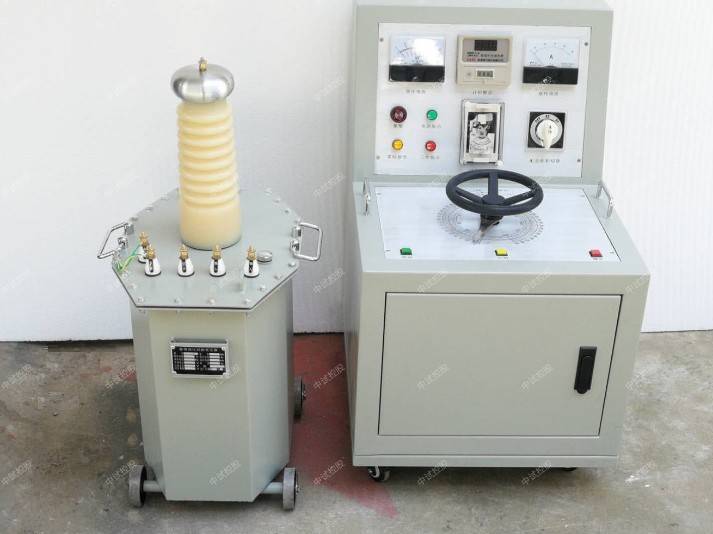

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

l 监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示

l 保护功能：过流保护、零位启动保护、声光语言报警提醒

l 采用新型时间继电器，计时范围更广（1S～99H）

l 采用新型电流继电器，更精确、更可靠，确保人身及设备安全

l 高压试验变压器采用新型绝缘，耐潮，耐冲击，绝缘程度高

l 结构合理，体积小，重量轻

编辑

1. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

2. 环境温度：0～40℃

3. 环境湿度：≤85% RH（无凝结水）

4. 海拔高度：＜1000m

l 分压器

l 限流电阻

l 保护球隙

l 微安表

l 放电棒

l 绝缘支架

l 油杯

l 滤波电容

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
