10KV工频交流耐压试验5KVA/50KV

油浸式试验变压器又称工频耐压试验变压器，油浸式试验变压器在电力试验中主要用于电力变压器耐压试验、电缆耐压试验等多种电器设备的预防性试验。油浸式试验变压器对各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验。由于油浸式试验变压器具有重量轻、体积小、通用性强和使用方便诸多优点，用途非常的广泛。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

点击添加图片描述（最多60个字）编辑

油浸式试验变压器是中试控股根据《试验变压器》标准，以同类工频耐压试验设备基础上经过大量改进后，研发设计而成的多用途高压耐压试验变压器。中试控股油浸式试验变压器选材优良，质量可靠，年稳定性好，电压裕度大，电晕声小，局放小，同时ZSYDJ系列油浸式试验变压器采用新式绝缘材料，体积小，重量轻。

油浸式试验变压器适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。油浸式试验变压器别称有：电力油浸式试验变压器、交流油浸式试验变压器、交直流油浸式试验变压器、高压试验变压器、串级式试验变压器、超轻型油浸式试验变压器、试验变等，带抽头多用试验变。

油浸式试验变压器结构组成

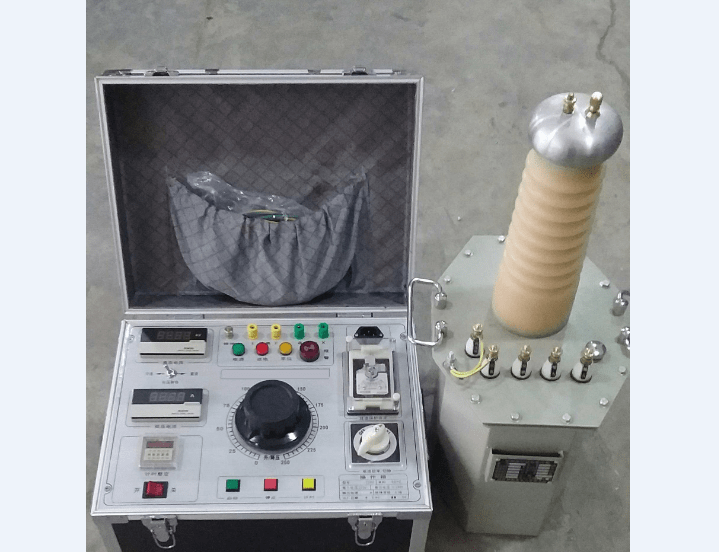

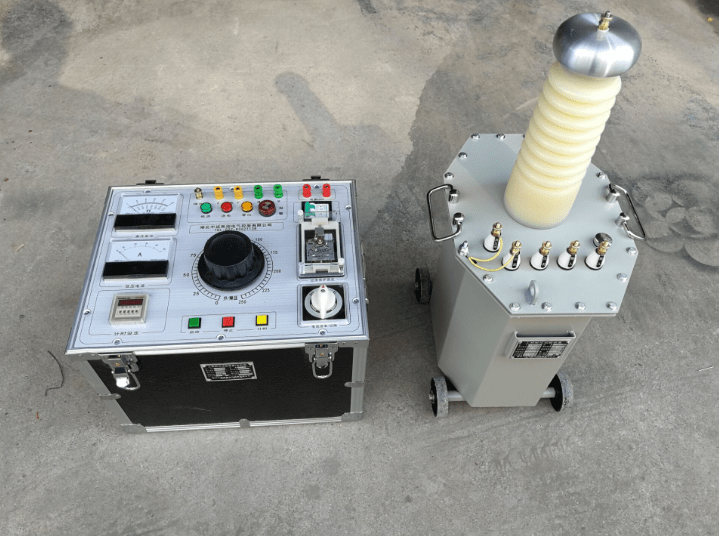

油浸式试验变压器耐压试验装置主要包括油浸式试验变压器本体及试验变压器控制箱两个部分。

点击添加图片描述（最多60个字）编辑

油浸式试验变压器注意事项

油浸式试验变压器前请选择对应的试验变压器型号，因中试控股YDJ型油浸式试验变压器工艺略有差异。价格也就有差别。其中YDJ-AT[容量][电压]型为交流油浸式试验变压器，YDJ-ADT[容量][电压]型为交直流油浸式试验变压器。。

点击添加图片描述（最多60个字）编辑

油浸式试验变压器耐压试验注意事项

1、使用油浸式试验变压器做耐压试验及升压试验时，除熟悉油浸式试验变压器说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311-83《电气设备预防性试验规程》等。

2、耐压试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。

3、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。

4、对大型电器设备的耐压试验，一般都应先进行试验油浸式试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。

5、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

6、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
