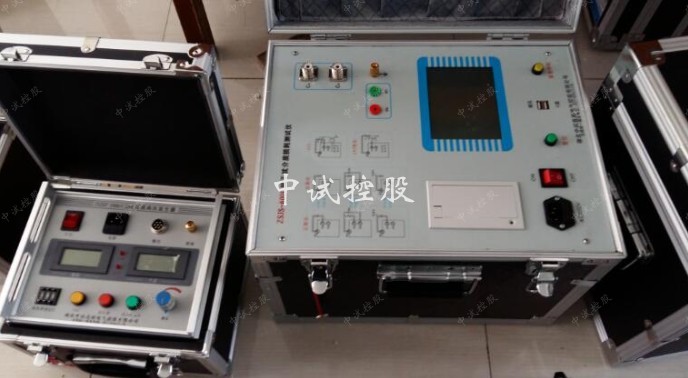

全自动抗干扰异频介损测试仪

产 品 特 性

1、由于采用了变频技术能保证在强电场干扰下准确测量
2、本全自动抗干扰异频介损测试仪采用中文菜单操作，微机自动完成全过程的测量
3、该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量
4、该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量 5、该仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全

全自动抗干扰异频介损测试仪

产 品 特 性

1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1C2的电容和介损全部测出。

8、反接线测试采用ivddv技术消除了以往反接线数据不稳定的现象。

9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量

10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

11、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

12、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.

全自动抗干扰异频介损测试仪

产 品 特 性

1、超大液晶中文显示    仪器配备了大屏幕（105mm×65mm）中文菜单界面，屏显分为左右两部分，左边为功能菜单区，右边为相关状态信息提示，每一步都非常清楚，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。
2、海量存储数据    仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；
3、科学先进的数据管理   仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。
4、多种测试模式    仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。
5、CVT测试一步到位    该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
6、不拆高压引线测量CVT   仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
7、CVT反接屏蔽法测量C0    仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
8、高速采样信号     仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
9、多重保护安全可靠    仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备接地检测功能，确保不接地设备不允许升压

项目参数

型                   号

AI6000全自动抗干扰异频介损测试仪

全自动抗干扰异频介损测试仪

抗干扰原理

变频法

电    源

AC 220V±10%    允许发电机

高压输出

电    压

1KV∽10KV

0.5KV∽10KV    每隔0.1kV

精    度

5%

2%

最大电流

140mA

200mA

容    量

1000VA

1500VA

自激电源

AC 0V∽30V

AC 0V∽50V/15A   45HZ/55HZ

45HZ/55HZ

55Hz/65Hz

分 辨 率

tgδ: 0.001%    Cx: 0.01pF

精    度

△tgδ:±(读数*1.0%+0.040%)

△C x :±(读数*1.0%+1.00PF)

测量范围

tgδ

无限制

Cx

15pF＜Cx＜100000 pF

15pF ＜ Cx ＜ 300nF

10KV

Cx＜30000  pF

Cx ＜ 60  nF

 5KV

Cx＜60000  pF

Cx ＜ 150 nF

 1KV

Cx＜100000 pF

Cx ＜ 300 nF

CVT测试

Cx＜100000 pF

Cx ＜ 300 nF

CVT变比范围

×

10∽10000

CVT变比精度

×

0.10%

CVT变比分辨率

×

0.01

环境温度

-15℃∽40℃

相对湿度

RH＜80%

外型尺寸(mm)

470（L）×320（W）×390（H）

430（L）×330（W）×330（H）

存储器大小

-

80 组 支持U盘数据存储

重    量

30Kg

28 Kg

项目参数

 全自动抗干扰异频介损测试仪

准确度

Cx

±（读数×1%+1pF）

tgδ

±（读数×1%+0.00040）

抗干扰指标

变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围

内施高压

3pF～60000pF/10kV  60pF～1μF/0.5kV

外施高压

3pF～1.5μF/10kV  60pF～30μF/0.5kV

分辨率

最高0.001pF，4位有效数字

tgδ范围

不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围

10μA～1A

内施高压

设定电压范围

0.5～10kV

最大输出电流

200mA

升降压方式

连续平滑调节

试验频率

45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度

 ±0.01Hz

外施高压

正接线时最大试验电流1A，工频或变频40-70Hz

反接线时最大试验电流10kV/1A，工频或变频40-70Hz

CVT自激法低压输出

输出电压3～50V，输出电流3～30A

测量时间

约40s，与测量方式有关

输入电源

180V～270VAC，50Hz±1%，市电或发电机供电

计算机接口

标准RS232接口

打印机

炜煌A7热敏微型打印机

环境温度

 -10℃～50℃

相对湿度

<90%

外形尺寸

460mm×360mm×350mm

仪器重量

28kg
