大电流发生器规范书

时间：2020-11-16

大电流发生器规范书

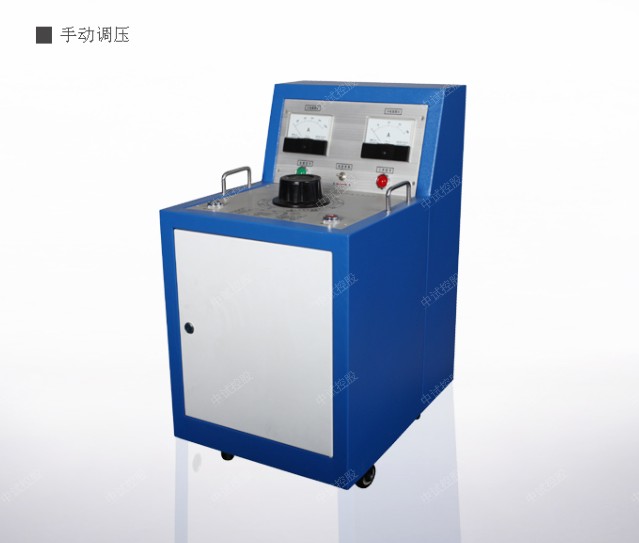

SLQ-82系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。

产品别名
升流器、大电流测试设备、大电流试验装置

产品特性

1、SLQ-82系列大电流发生器两块电流表，大小量程监视

2、自耦变压器调节自如

3、指示灯指示，按钮操作，操作简单

4、一体可分体结构，移动方便

型号	额定容量（ＫＶＡ）		升流器额定输入		升流器额定输出		阻抗电压％	空载电流％	结构形式
型号	调压器	升流器	电流（Ａ）	电压（V)	电流 (KA)	电压 (V)	阻抗电压％	空载电流％	结构形式
SLQ-82/500A	3	3	13.6	220	0.5	5	＞8	＞6	整体式
SLQ-82/1000A	5	5	22.7	220	0.5/1	10/5	＞8	＞6	整体／分体
SLQ-82/2000A	10	10	45.4	220	1/2	10/5	＞8	＞6	分体
SLQ—82/4000A	20	20	50	400	2/4	10/5	＞8	＞6	分体
SLQ—82/5000A	25	25	62.5	400	2.5/5	10/5	＞8	＞6	分体
SLQ—82/10000A	50	50	125	400	5/10	5	＞8	＞6	分体

注：“升流器额定输出”栏中，左边为串联输出参数，右边为并联输出参数。如：“0.5/1”中:“0.5”为串联输出参数；“１”为并联输出参数

注意事项
a) SLQ-82系列大电流发生器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间范围如下：

负载情况（点额定％）	最大待续运行时间（分钟）
１００	３０
８５	９０
７５	１８０

b) 新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。
c) 使用中，升流变压器和操作台必须可靠接地，经保证安全。
d) 升流时应缓慢均匀，搬动时应避免过大的震动。
e) 调压器与电刷接触表面应保持清洁，视情况可用90%酒精蘸棉纱擦拭干净。
f)SLQ-82系列大电流发生器应存放于室内清洁、通风、干燥之处。
