湖北中试高测电气控股有限公司技术博士为您解说： 中高压电缆交流耐压试验装置

交联聚乙烯电缆使用频率的非常高，这是众所公认的，但你不知道吧，其实电缆在投运前都要做耐压试验，通常的试验方式有采用超低频电缆耐压测试仪做交流耐压试验，串联谐振试验装置做交流耐压试验，直流高压发生器做直流耐压试验。超低频电缆耐压测试仪主要是针对35kV及以下电压电缆、电机等的非破坏性绝缘耐压试验设计制造而成。

中高压电缆交流耐压试验装置电压波形主要有正弦波和余弦波两种。

一、在超低频系统中，所需功率非常低。理论上讲，与50Hz系统相比0.1Hz系统要小500倍，所以设备体积小、质量轻，成本接近直流测试系统。0.1Hz超低频试验能有效地检验橡塑电缆、发电机、变压器等设备的生产质量和安装质量，考核发电机、变压器的主绝缘、电缆终端头和中间接头的绝缘强度，较灵敏地发现机械损伤等明显缺陷。

二、用于局部放电测量时，可抑制50Hz交流的干扰。

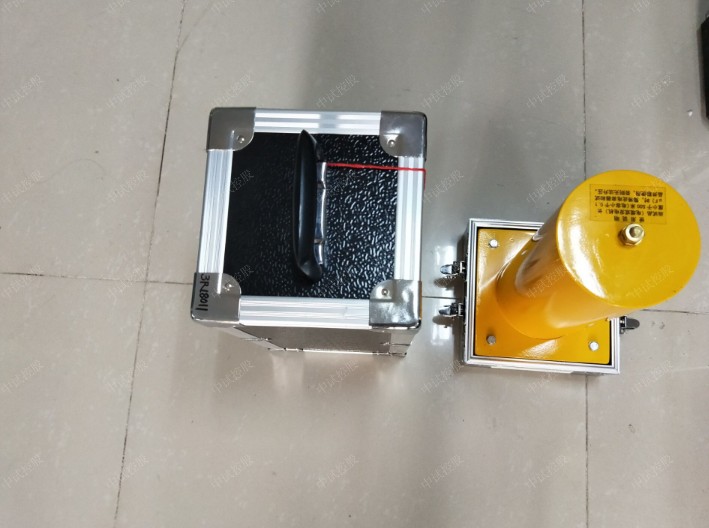

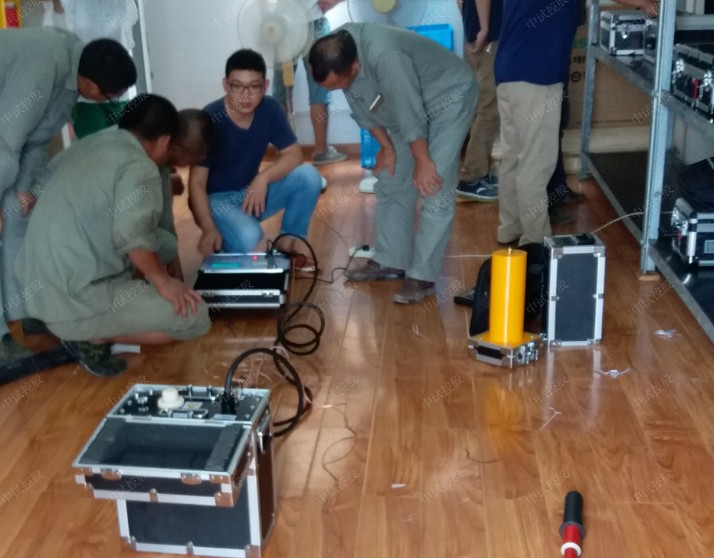

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

三、由于原理和结构的原因，目前超低频电缆耐压测试仪的输出电压较低，一般只应用于35V及以下橡塑电缆和其他电容性电气设备的试验。在热击穿领域，击穿电压与√ ef tan.6成反比，在高频范围内，频率变化时，tan8和电介质的相对介电系数8的变化很小，所以击穿电压与施加电压的频率f的平方根成反比，实验结果也证实了这一点。

例如在工程实践中，对交联聚乙烯电力电缆进行耐压试验时，如果采用0.1Hz超低频耐压试验，试验电压就不能与电缆额定运行电压相同或相近，否则即使通过试验，电缆在运行时也可能击穿。按照《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法规定，试验电压采用3倍额定电压，但是现场依然有通过了试验在运行时爆炸的案例。

所以虽然变频串联谐振装置费用高，体积大，运输困难，但是相对而言，串联谐振试验方法等效性高，对电力电缆的考核更加严格。

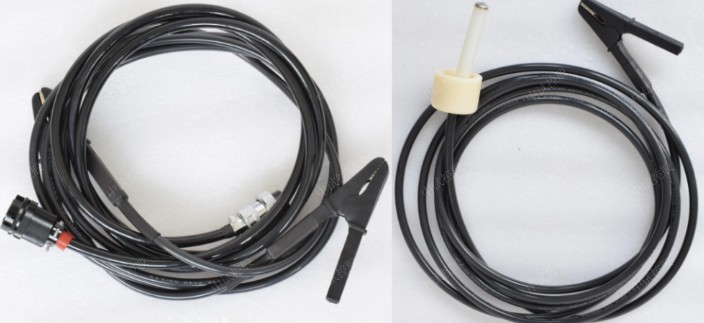

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

超低频高压发生器与直流高压发生器都带是高压发生器，作用都是检验发现电气设备绝缘内部隐藏的缺陷，以便了解和掌握设备的绝缘状态，确保高压电气设备安全、可靠运行。但它们在性能上有着天壤之别。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz  1.1µF

       0.05 Hz 2.2µF

       0.02 Hz 5.5µF；
