中高压电缆交流耐压试验系统

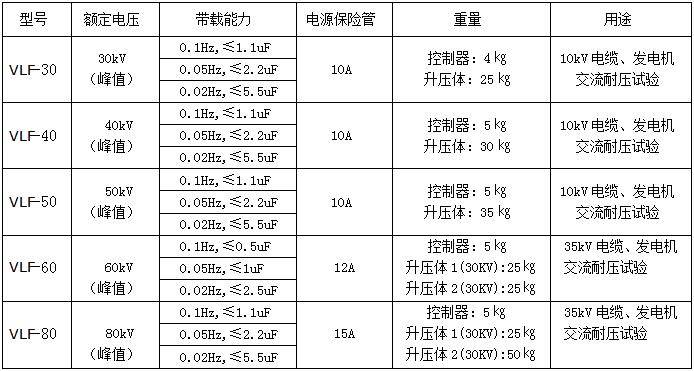

◆ 输出额定电压：30kV；

◆ 输出频率：0.1Hz、0.05Hz、0.02Hz；

◆ 带载能力：0.1 Hz 0.5μF

0.05 Hz 1.0μF

0.02 Hz 2.5μF；

◆ 测量精度：3%；

◆ 电压正，负峰值误差：≤3%；

◆ 电压波形失真度：≤5%；

◆ 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

◆ 电源：交流50 Hz，220V ±5%；

中高压电缆交流耐压试验系统主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，主要针对10kV、35kV、300MW火力发电机,?10kV、35kV电力变压器及线路等所有电气主设备的电气耐压试验设计制造，一直深受广大电力工作者的欢迎。

融合了国外超低频的技术优点并创新采用现代数字变频技术，利用微机光电子控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、智能真彩人机界面操作系统，清晰直观、功能强大能实时显示试验时输出波形、并带有打印机可即时打印输出试验报告、一插既用的USB下载端口可实时下载试验数据到电脑实现数据的异地保存及打印输出功能。

但在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

在试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。

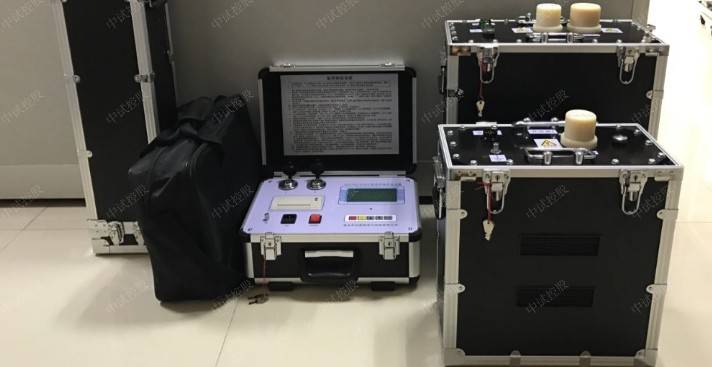

中试控股的ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
