湖北中试高测电气控股有限公司技术博士为您解说：4、5、6公里电缆超低频交流耐压试验仪

主要针对10kV-35kV-300MW火力发电机, 10kV-35kV电力变压器及线路等所有电气主设备的电气耐压试验设计制造。将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。

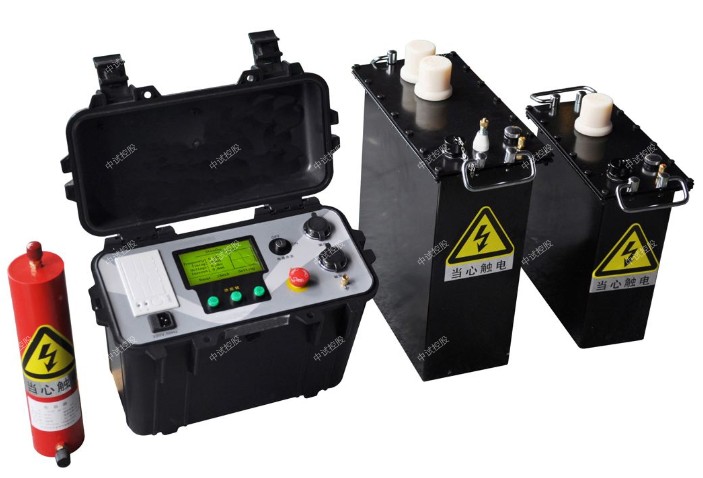

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用，输出额定电压：30KV，40KV，50KV，80KV，90KV

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

编辑

编辑

4、5、6公里电缆超低频交流耐压试验仪经大量实践证明：用0.1Hz超低频高压发生器替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

1、保护全面：多重保护（过压保护、低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

2、操作方便：接线简单，傻瓜式操作;

3、技术：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;

4、安全可靠：控制器和压发生器低压连接，光电控制，使用安全可靠;

5、体积小、重量轻：十分利于户外作业;

6、采用了低压闭环负反馈控制电路，输出无容升效应;

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;

8、配置齐全：液晶汉字显示，自动存储，自动打印;

然而4、5、6公里电缆超低频交流耐压试验仪的使用，不可能不出一点小毛病，就好比说电源故障，虽说是小故障，但如果不及时处理的话，小故障会演变成的大问题，因此自己学会一些简单的超低频高压发生器维修方法很重要；

可能有人说出现问题可以找来维修，这也是对的。但是如果只是小问题的话，等来维修既浪费时间，又耽误工作，好像有点得不偿失哈：

1、电源开关打开时，控制箱上的数显表不亮

请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换管。

2、若打开电源开关，数显表亮，压显示灯(绿)不亮，加不上压。

① 故障显示"回零"灯亮

没有回零位，请逆时针转动压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加压。

② 故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护

a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重启动。

b.可能为连接控制箱与压塔的电缆未接好，接好电缆请关闭电源，重启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重启动。

c.可能控制箱内某一线头脱焊断开，请重焊接好，关闭电源，重启动。

4、5、6公里电缆超低频交流耐压试验仪对试验样品的耐压试验方法：

1、在高压输出端子和地接线柱之间接入试品。

2、打开超低频高压发生器电源开关，轻按“启动”按键，“电源”指示灯（红色）亮，缓慢调节电压粗调旋钮和电压细调旋钮进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表指示试验电压值的75％，单位位kV；电流显示表指示试验电流值，单位为mA。

3、在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出讯响。在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。

4、超低频高压发生器试验结束后，反时针调节电压粗调旋钮和电压细调旋钮，旋到零位后，电压显示表缓慢回到零位，“零位”指示灯亮。当三个显示表显示零值后，轻按停止按键，此时红色指示灯灭，再关掉电源开关。当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。

超低频高压发生器注意事项　;

1、检查测试线是否接线正确。

2、使用仪器时，接好电源后，开机预热3分钟。

3、仪器处于测试状态未经复位不得关闭电源或供电线断路。

4、当分接开关无动作时，仪器开始测量误动作。

5、换纸时，一定要关断仪器电源方可换纸。

6、仪器发生误动作或错误启动异常情况时，按“复位”键终止测试，待检查调整好后在进行测试。
