变频串联谐振试验装置核心参数

变频串联谐振试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。过压、过流、零位启动、系统失谐（闪落）等保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。

变频串联谐振试验装置可在5S内自动找到试验谐振点;所需电源容量小，试验所需的电源功率只有试验容量的1/Q;体积小;

串联谐振试验装置的谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿;

串联谐振试验装置，具备多种工作模式，采用220V或380V单相电源，方便现场取电;谐振电抗器采用积木式组合，可串可并操作简单，方便现场使用。

产品别称：串联谐振、变频谐振试验装置,变频串联谐振试验装置,串联谐振装置,变频串联谐振成套试验装置、变频串联谐振，调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振电缆耐压试验设备，交流耐压试验设备，谐振变压器,串联谐振设备。

（以108kVA/108kV 规格的变频串联谐振试验装置为例，其他规格参数欢迎致电咨询）：

成套装置整体参数：

额定容量：108kVA

输入电源：单相220V/380V电压，频率为50Hz

额定电压：27kV；54kV；108kV

额定电流：4A；2A；1A

工作频率：30-300Hz

工作时间：额定负载下允许连续60min

组件参数：

1.激励变压器JLB-6kVA/1.2kV/2.4kV/5kV/0.2/0.4kV

1）额定容量：6kVA

2）输入电压：0~400V，单相

3）输出电压：1.2kV；2.4kV；5kV

4）输出电流：5A；2.5；1.2A

2.变频电源CHXB-6kW/220V/380V

1）额定输出容量：6kW

2）工作电源：单相220V/380V，工频

3）输出电压：0 – 400V，单相

4）额定输入电流：15.7A

5）额定输出电流：15A

6）输 出 波 形：正弦波

7）电压分辨率： 0.01kV

8）频率调节范围：30 – 300Hz

3.高压电抗器DK -27kVA/27kV （4节）

1）额定容量：27kVA

2）额定电压：27kV

3）额定电流：1A

4）电 感 量：115H/单节

4.电容分压器FRC-100 kV/1000pF

1) 额定电压：100kV

2) 工作频率：30-300Hz

3) 过电压最高整定值为额定电压的1.1倍

·所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

·设备重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通大功率工频试验变压器，而且谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

·改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

·防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

·不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，不会出现任何恢复过电压。

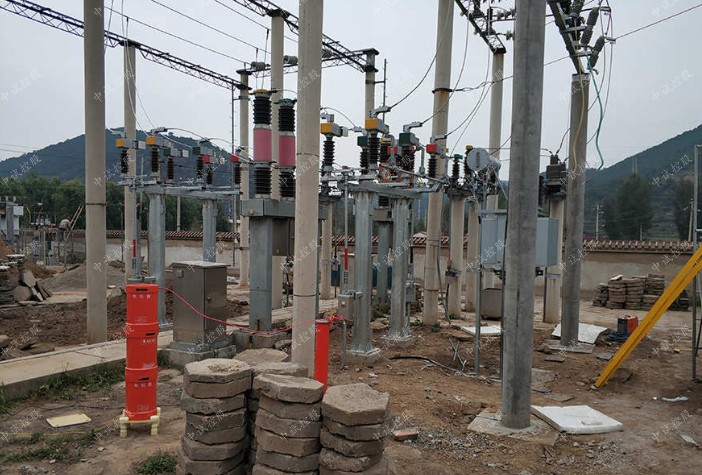

（以108kVA/108kV串联谐振为例）：

1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。

2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。

3、满足10/35kV电力变压器、GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过42/95kV。
