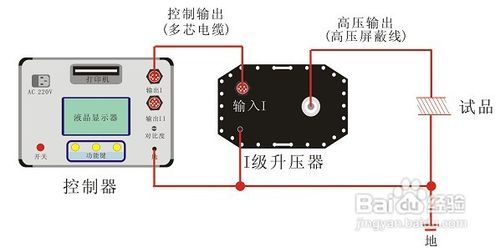

单联连线方法：
对于额定电压小于或等于50kV的超低频、或串联结构中单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，连接线方式如下图。
-

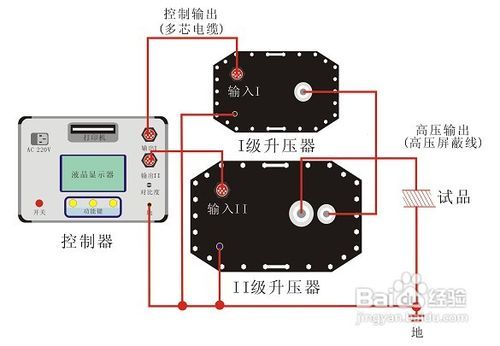

串联式联线方法：
额定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。
-
操作程序
(1).开机、关机、复位。
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2).设置限定参数

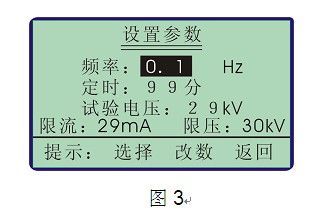

在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
★ 频率有三种选择：0.1、0.05、0.02。单位为Hz。
★ 定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
★ 试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
★ 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
★ 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
以上电压、电流、仪器显示的测量数据均为峰值。
-
待命界面

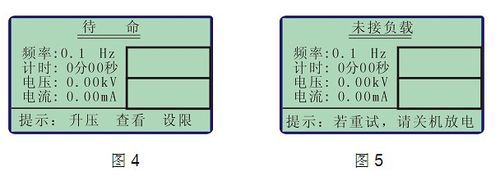

点击“返回”键，仪器进入图4所示的升压待命界面。
待命界面提供如下三种功能：
点击“升压”键，仪器进入自动升压程序。
点击“设限”键，仪器返回至图4所示的设限子界面，以便重新修改参数。
点击“查看”键，查看最近九次的试验数据。
（4）.自动升压
按图5点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：自检→升压→等幅输出→停机
若出现图7所示的提示信息：“未接负载”,表示未接升压体或未接容性试品或仪器有故障。
-

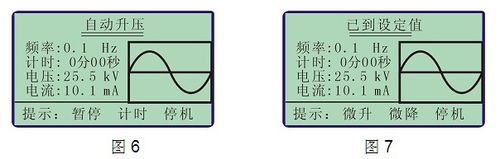

自检成功后，仪器自动进入升压状态，如图6。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，若想暂停升压，可点击图6中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。
电压微调
电压升到设定值后出现图7所示界面。若输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意为止。
-
停机
本仪器提供两种停机方式：
★ 定时停机：当计时达到设定时间，仪器自动停机。
★ 手动停机：点击“停机”键可停机。
这两种停机方式为正常停机。停机后出现图8所示的“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。 -

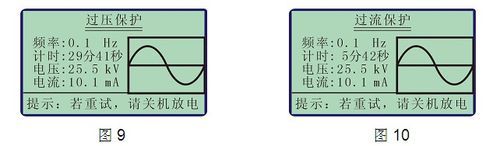

另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现图9，图10所示的提示界面。
起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应的提示界面。
-
打印
根据图8的提示点击“打印”键，可将显示器上的本次数据打印成试验报告。在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。
查看历史数据
凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据，九次以前的将自动删除。点击图4中的“查看”键，可查看最近九次试验的历史数据
