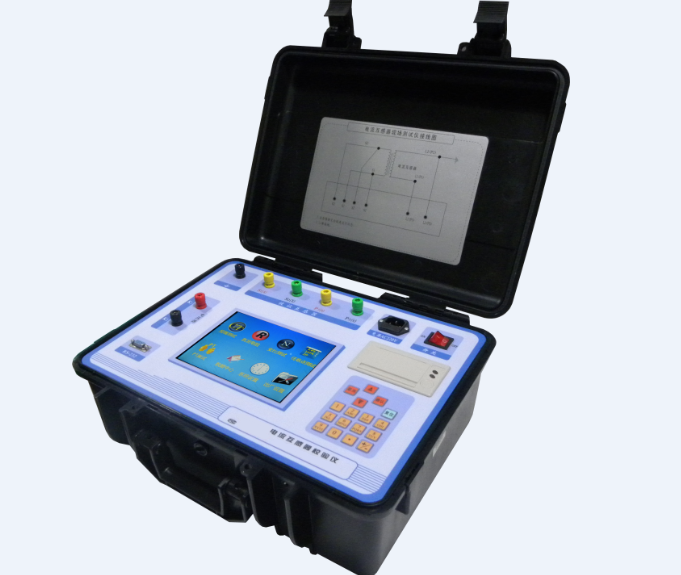

电压互感器现场校验仪操作指南

产品简介
参考标准：GB1208-2006(IEC60044-1)
产品简介电压互感器现场校验仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

产品特性
1.  采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
2. 采用精准的软件算法，测量数据的准确性进一步提高。
3. 具有智能判断外接线状况，提示接线错误、变比、极性错误等。
4. 自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
5. 直接出具现场检定结论，合格或不合格。
6. 大规模存贮器可存储现场测试数据多达1000条。
7. 带有打印机，可以现场打印测试数据。
8. 采用工程塑料模具机箱防震、防压，保障现场高压试验时的操作人员安全和设备安全。

产品参数
1：低校高电压互感器误差测量部分
①整机准确度：被检电压互感器误差限值的1/3
②测试范围
6kV/100V 、 10kV/100v、20kV/100V、35kV/100V、6kV/ /100V/ 、10kV/ /100v/ 、20kV/ /100V/ 、 35kV/ /100V/ 、66kV/ /100V/ 、 110kV/ /100v/ 、220kV/ /100V/
③被检电压互感器工作范围： 80％～120％
④二次负荷：0.0VA～300VA 、COSφ＝0.1～1.0
⑤被检电压互感器准确度范围：1.0、0.5、0.2、0.1
⑥电阻、导纳测量误差≤5.0％
测量范围： R： 0.00Ω～5.0Ω
Y: 0.000mS～200.0mS
2：电压互感器校验仪部分
①基本误差：
同相分量： DX=±（X×2%+Y×2%）±2个字
DY=±（X×2%+Y×2%×34.38）±5个字
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
测量范围： f: 0.0000%～200.0%
δ： 0.000′～999.9′
②额定工作电压：100/3V、100/ V、100V
3：仪器消耗功率：20VA
消耗功率：20VA 准确度等级：0.05S级
外形尺寸（mm）：460（L）´350（W）´40（H）
重量（kg）:10
