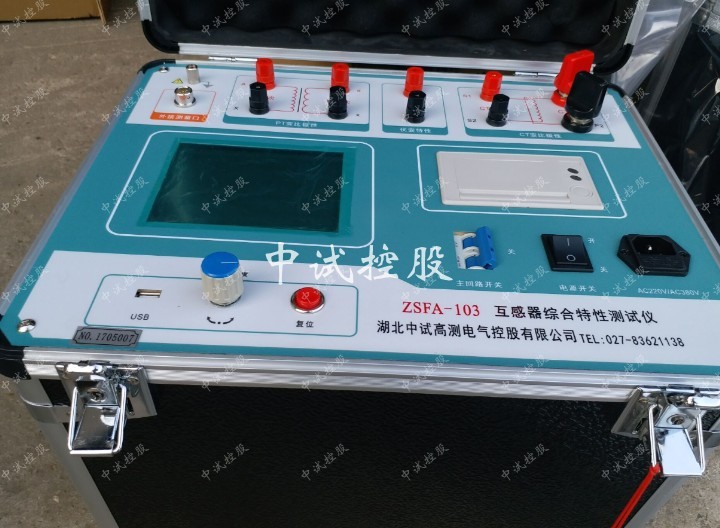

互感器特性综合测试仪 执行标准

产品简介
参考标准：GB/T22071.2-2008
产品简介 互感器特性综合测试仪，主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量500KV输变电工程检测环境。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是现场检测的设备。

产品特性
◆ 安全可靠
国内MBC电源控制技术，单相AC220V输入电源，全隔离输出,设计更加科学合理,使用更加安全可靠。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。
◆ 符合国家检修规程
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
◆ 功能齐全
可检测CT/PT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目，轻松实现一机多用。
◆ 接线方式简单
采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率。
◆ 操作简单
    采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
◆ 快速打印
采用热敏打印机，快速打印检测数据，非常适合进行现场数据对比。
◆ 大容量FLASH存储
可保存1000组试验数据，掉电后不丢失，可随时存取。
◆ USB接口
方便连接新式笔记本电脑，上传测试数据，进行编辑保存。
◆ 体积小，重量轻
方便现场使用。

产品参数
1、工作电源： AC220V±10V
2、电源输入和输出频率： 50-60Hz
3、设备电源输出波形： 正弦波
4、伏安特性单机输出电压： 0-600V/0-1000V
5、伏安输出电流： 0-15A
6、变比试验单机输出电流： 0-600A
7、误差： I≤0.5%、U≤0.5%
8、工作温度： －10～40℃
9、相对湿度： <85%
10、外形尺寸：400X300X280（mm）
11、输出电压 0-200V 200-500V 500-1000V
12、输出电流 0-15A 0-10A 0-5A
13. 角差测试精度 4分
14. 比差测试精度 0.1级
