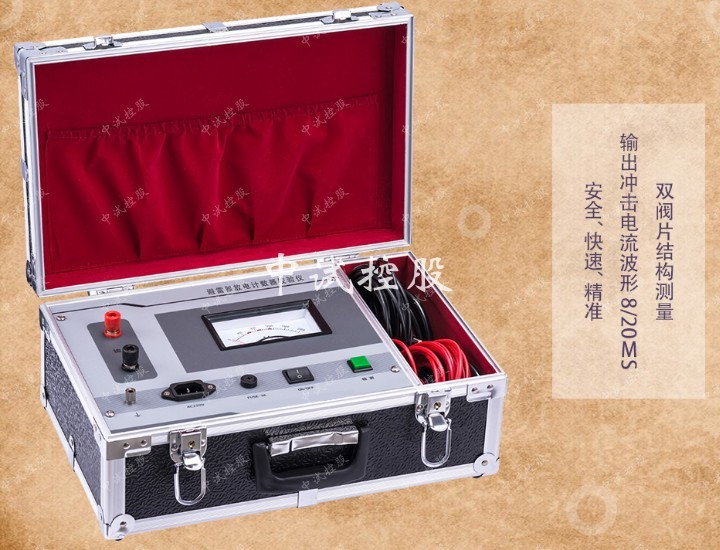

《一级承试资质》避雷器放电计数器检测仪核心重点

产品介绍

概 述：

避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良， 监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《<规程>》规定，应每年对避雷器监测器检查 1 次。需要用到《一级承试资质》避雷器放电计数器检测仪。

计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。

《一级承试资质》避雷器放电计数器检测仪仪器生产技术依据的标准

 ①JB/T10492-2004《交流无间隙金属氧化物避雷器用监测器》

 ②GB11032-2000《交流无间隙金属氧化物避雷器》

 ③GB50150-2006《电气装置安装工程电力设备交接试验标准》

 ④Q/GDW168-2008《输变电设备状态检修试验规程》

技术参数

1、输出电压：DC1600V  ±3%

2、间隔时间：≥30s

3、供电电源：DC12V / AC220V±10%  50Hz±2%

4、冲击电流：≥100A（8/20μs）

5、体积：380×250×180mm

6、重量：3kg

检查方法及原理

由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。

将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。
