《一级承试资质》开关特性测试仪核心技术

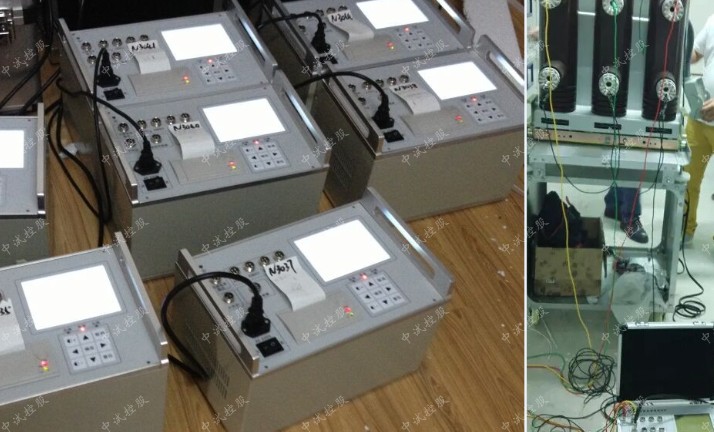

产品介绍

一、产品技术参数

1.1使用环境

    输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa

    温     度  -20～45℃                湿     度   ≤80%RH

1.2安全性能

    绝缘电阻  ＞2.0MΩ

    介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3 基本参数

◆时    间： 量程 0-64000.0ms  分辨率0.1ms  误差≤ 0.1％rdg±0.1

    ◆速    度： 量程 0-20.00m/s  分辨率 0.01m/s 误差≤1％rdg±0.01

    ◆行    程： 量程 0-1000.0 mm

	量  程	分辨率	误  差
真空断路器	50.0mm	0.1mm	≤1％rdg±0.1
SF6断路器	300.0mm
油断路器	1000.0mm

◆线圈电流： 量程 30.00A     分辨率 0.01A

◆输出电源： DC0～270V数字可调／30A  分辨率 1V  误差≤1％

◆尺寸重量： 350mm(L)×240mm(W)×210mm(H)     7kg

二、性能特点

2.1性  能

● 时   间: 12个断口的固有分、合闸时间，同相同期、相间同期。

● 重 合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。

● 弹   跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

● 速   度: 刚分、刚合速度，最大速度，时间－行程特性曲线。

● 行   程: 总行程，开距，超程，过冲行程，反弹幅值。

● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0～270V／30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

2.2特  点

◆ 《一级承试资质》开关特性测试仪采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。

◆ 触发方式：内触发、外触发（合闸2根，分闸2根）、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。

◆ 储能输出：《一级承试资质》开关特性测试仪可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。

三、术语定义

 ● 分(合)闸时间 : 分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)的时间。

 ● 同相同期: 同相之中，分(合)闸时间最大与最小之差。

 ● 相间同期: 三相之中，分(合)闸时间最大与最小之差。

 ● 平均速度: 分(合)闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。

 ● 最大速度: 分(合)闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。

 ● 刚分(合)速度: 根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分(合)速度

     ○ 合前分后10ms：         IEC标准、部分油开关和部分SF6开关；

     ○ 合分前后各5ms：        部分油开关；

○ LW8-35型：             LW8-35型SF6开关；

○ 10%到断口：            西安开关厂生产的部分SF6开关；

○ ABB-HPL245B1：         ABB公司的220kVSF6开关；

○ LW6型：                LW6型SF6开关；

     ○ 同平均速度：           沈阳开关厂生产的部分SF6开关；

     ○ LW33-126               LW33-126 型SF6开关；

     ○ 合前分后10mm：         部分35KV真空开关；

     ○ 合前分后6mm：          部分10KV真空开关。

    如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
