三相继电保护测试仪核心指标

产品介绍

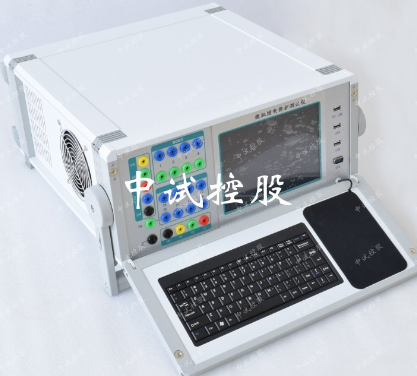

三相继电保护测试仪概述

微机继电保护测试仪用新型高保真线性功放，电压电流输出灵活组合，可完成各种自动化程度高的大型复杂校验工作，可方便进行三相差动保护测试。

三相继电保护测试仪技术参数：

交流电流输出:

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率               420VA

三并电流最大输出时最大输出功率   900VA

三并电流最大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

直流电流输出:

输出精度   0.2级

电流输出   0～±10A / 每相，0～±30A / 三并

最大输出负载电压   20V

交流电压输出:

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

直流电压输出:

输出精度   0.2级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA
