继电保护测试仪核心重点

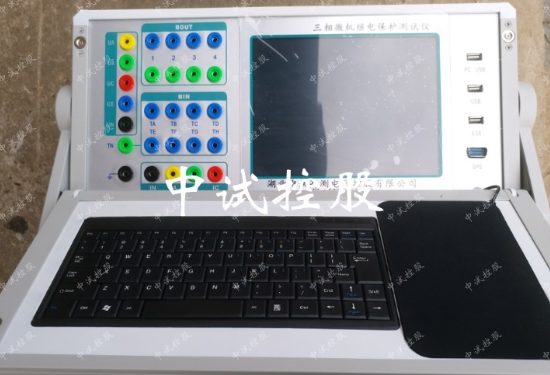

产品介绍

继电保护测试仪产品特点：

1.  冗余备份：三组电流电压源完全独立

2.  大容量高速存储器：满足高采样率故障波形更长时间回放

3.  所有通道能够同时输出

4.  独有的测试方案功能

5.  9路电流源实现变压器三侧差动试验

6.  带10.4寸显示屏，可脱机也可以联机操作

基本型号配置：

9路电压源+9路电流源+1路辅助直流源

继电保护测试仪技术参数：

 ●交流电流源

 A．幅值（RMS）：9*0～30A/相

 B．最大输出功率：>300VA/相

 C．分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA

 D．精度：0.05A～30A：≤0.1%

 E．频率：静态0～1000Hz

 动态0～3000Hz

 分辨率：0.001Hz

 精度：≤0.001Hz

 F．谐波畸变率：≤0.2%

 G．响应速度：≤100uS

 H．输出时间:

 电流值

 ＜10A

 10A～20A

 20A～30A

 时间

 长时间

 ≥100S

 ≥20S

 ●直流电流源

 A．幅值：9*0～20A/相

 B．最大输出功率：≥200W

 C．分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA

 D．精度：0.05A～20A：≤0.5%

 E．纹波系数：≤0.5%

 F．输出时间:

 电流值

 ＜10A

 10A

 20A

 时间

 长时间

 ≥100S

 ≥20S

 ●交流电压源

 A．幅值（RMS）：9*0～125V/相

 B．最大输出功率：>100VA/相

 C．分辨率：4mV

 D．精度：2～125V：≤0.1%

 E．频率：静态0～1000Hz

 动态0～3000Hz

 分辨率：0.001Hz

 精度：≤0.001Hz

 F．谐波畸变率：≤0.2%

 G．响应速度：≤100uS

 H．输出时间:

 电压值

 0～125V

 时间

 长时间

 ●直流电压源

 A．幅值：9*0～176V/相

 B．最大输出功率：>100W

 C．分辨率：6mV

 D．精度：≤0.5%

 E．纹波系数：≤0.5%

 F．输出时间:

 电压值

 0～176V

 时间

 长时间

 ●暂态回放总存储容量：

 容量：4千万采样点（例如：采样率为10000点/秒，10通道输出，回放时间为400S。）

 ●交流电流电压源同步时间：≤10uS

 ●交流电流电压源相位控制：

 A.变化范围：-360°～+360°

 B.分辨率：0.05°

 ●辅助直流

 A．幅值：0～300V

 B．最大输出功率：>100W

 C．分辨率：10mV

 D．精度：≤0.5%

 E．纹波系数：≤0.5%

 ●开入开出

     A．开入

          数量：8组

          输入特性：自动识别空接点和带电位，10～250Vdc

          分辨率：10uS

          最大测量范围：0.00001～99,999.999S

          时间精度：≤0.1%

     B．开出

         数量：4组

         类型：空接点

         交直流开断能力：0.5A，250V

  ●功能

     A．测试方案；

     B．任意测试；

     C．常用继电器（电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等）；

     D． 线路保护（距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离 定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡）；

     E．变压器保护（比率制动、6I比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护）

     F．发电机保护（差动、失磁、励磁）

     G．自动装置（同期、备自投、快切）

     H．暂态回放

     I．状态序列

  ●其它

 A．供电电压范围：110～265Vac/110V～250Vdc；

B．供电电压频率：45～65Hz

C．使用温度：-5～+50℃

D．重量：18Kg

E．尺寸：465×200×450mm
