电流互感器现场测试仪核心技术

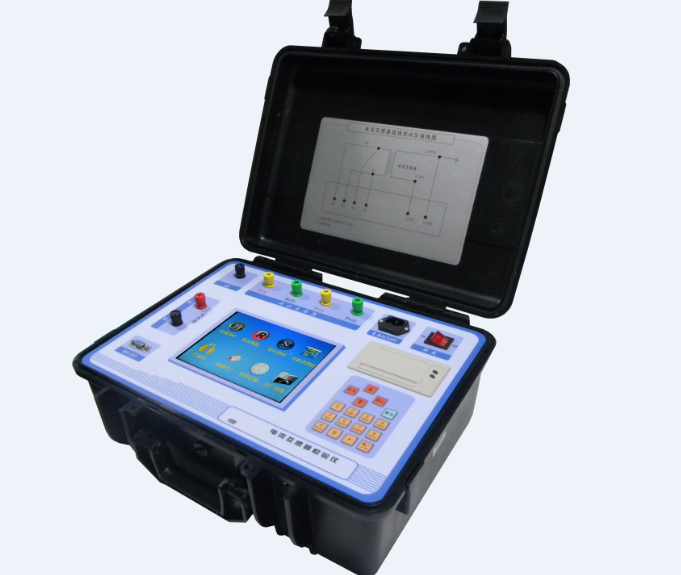

电流互感器现场测试仪产品概述

我公司根据现场需要，研制出了电流互感器现场测试仪。可满足用户对电流互感器的误差（比差、角差）的测量。精度高、稳定性好、体积小，重量轻的特点极大方便了用户。

电流互感器现场测试仪主要特点

1、电流互感器误差现场测试仪采用递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、电流互感器误差现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.02级，相当于0.05S 级电流互感器，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果测算出互感器的误差。

4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。

5、测量范围宽，既可以测量标准变比的电流互感器，又可以测量非标准变比的电流互感器。

6、可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。

7、直接化整现场数据，判定合格或不合格。

8、测量标准变比电流互感器与测量非标准变比电流互感器的1％-120％（S级）的规程点误差（角差、比差）。

9、测量标准变比电流互感器与测量非标准变比电流互感器的1％-200％（S级）的任意点误差（角差、比差）。

10、一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差（角差、比差）。

11、 一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差（角差、比差）。

12、检测已知电流互感器以及非已知电流互感器的极性和变比值，并且能判断出非已知电流互感器的实际电流之比，并且能模糊判断出非已知电流互感器的二次电流为5A还是1A，并能测试电磁式电压互感器的变比和极性。

13、具有智能判断外接线状况，提示接线错误、变比、极性错误等。自动对测试数据进行化整，并判断是否超差。

14、320*240大屏幕液晶显示，全中文界面。接线、操作简单，携带方便。

15、可现场进行各种测量数据的存储和打印，方便用户查询。

16、仪器通过标准USB接口方便的与计算机连接传输数据，后台管理软件进行报表处理并按国家标准打印证书.

17、机箱应采用防震防压材料，保障现场操作人员的安全和设备安全。

18、整机重量小于5.0Ｋg,整机体积：  323mm×275mm×135mm体积小，重量轻，真正的便于携带。

电流互感器现场测试仪技术指标

变比范围：    5A/5A～25000A/5A（5A/1A～5000A/1A）      ±0.2%

误差测量范围：5A/5A～5000A/5A（5A/1A～5000A/1A）

准确度：    ±0.05%    见下表：

直流电阻：       0.0-0.1Ω      ±3％     0.1-50Ω       ±1%

CT二次负荷：    1Ω－25Ω      ±2％

工作条件：       AC  220V ±10%/50Hz ±2%

环境温度：     0－40℃            环境湿度：     25℃时<85%

整机重量：     ≤5Kg       整机体积：     33cm×28cm×14cm
