电压互感器现场校验仪核心参数

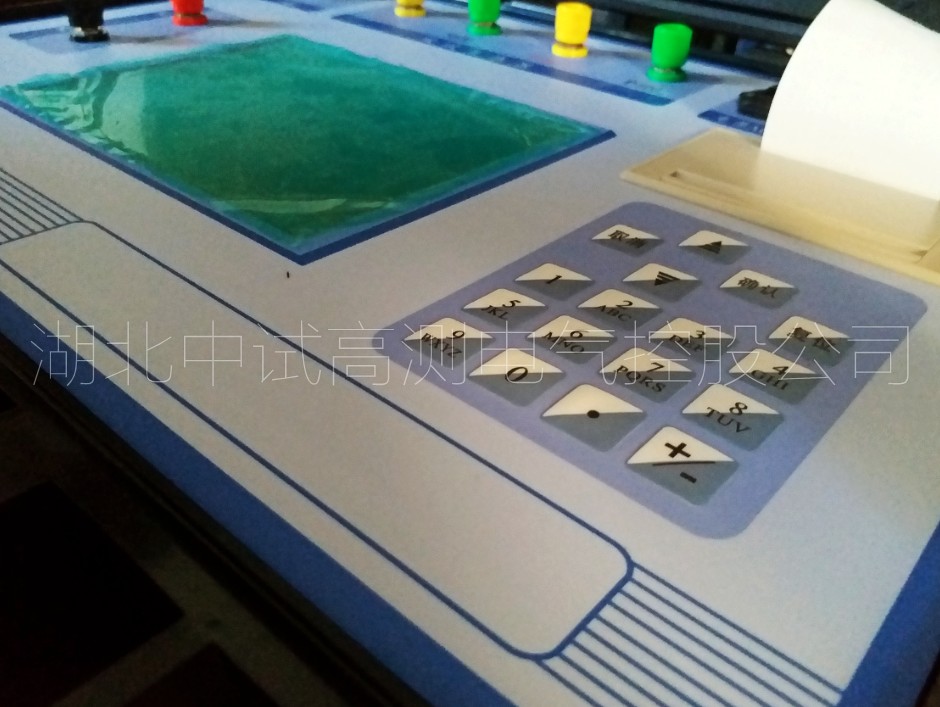

电压互感器现场校验仪简介

电压互感器现场校验仪对于电容式电压互感器现场进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。

电容式电压互感器现场检验仪（测试仪仪），具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电容式电压互感器误差的测量。

可以覆盖6KV/100V、6KV//100V/、10KV/100V、10KV//100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV//100V /变比的电容式电压互感器的测量。

电压互感器现场校验仪在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。

使用户在使用该电压互感器现场校验仪时感到更加方便、快捷、高效。并且电压互感器现场校验仪采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

电压互感器现场校验仪主要特点

1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理

单台仪器即可实现现场测试电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程.

2.单台仪器即可完成测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等

3．具有极性、变比、接线检查功能。

4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。

5. 具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。

6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。

7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。

8. 测试过程操作简单。

9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。

10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。

11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

电压互感器现场校验仪技术参数

1.  环境条件：

温度：（5~40）°C      相对湿度：<80%（25°C）

海拨高度：<4500m    电源频率：50±0.5Hz

2.  被测电压互感器类型：电容式电压互感器

3．误差测量准确度：0.05%

4．分压比测量准确度：0.5%

5．分压电容测量准确度：2%

6. 直流电阻测量准确度：0-0.1Ω  3%

                                      0.1-50   1%

7. 内部标准电压互感器部分：

a、变比范围：

6KV/100V、   6KV//100V/

10KV/100V、 10KV//100V/

35KV/100V、   35KV//100V/

110KV/100V、  110KV //100V/

220KV/100V、   220KV//100V /

b、准确度等级：    0.02%

8. 校验仪检定部分：

电压范围：0-100V （百分表误差0.5%）

               比差：0.001%-3%  （100V）

               角差：0.00′-50′（100V）

               误差： DX=±(2%×X+2%×Y±2个字)

                          DY=±(2%×X+2%×Y±2个字)

               导纳：0.1mS-99.9mS

               误差： DX=±(2%×X+2%×Y±2个字)

                          DY=±(2%×X+2%×Y±2个字)

9．外形尺寸（mm）：496*394*185 mm

10． 重量（Kg）:14.0
