真空开关真空度测试仪核心技术

  真空开关真空度测试仪是我公司在ZKD-4 型的基础上根据现场用户的反映改进的最新一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。


  真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10－5Pa。


产品别称
真空度测试仪、高压开关真空度测试仪、真空度测量仪、真空开关真空度测试仪、高压开关真空度测量仪

      本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。


 1.电源：AC 220V 50Hz


2.适用范围：本仪器为一机多用型，可测多种型号真空开磁。


3.检测范围：10－4～10－1 Pa


4.测量精度：10－4～10－3Pa 25%                    10－3～10－2 Pa 20%                    10－2～10－1 Pa 15%


5.使用环境：-20℃～40℃


6.测试真空度时开关管开距：正常使用开距。


7.主机重量：12kg 8.外形尺寸：420×320×280(mm3)

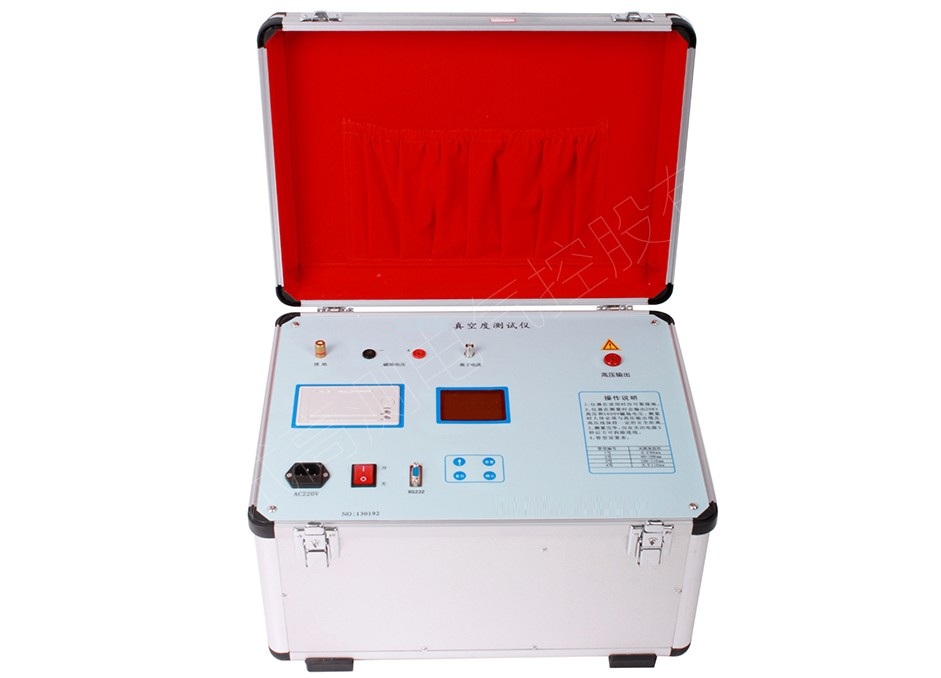

真空开关真空度测试仪


真空开关真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。




产品别称
真空度测试仪、高压开关真空度测试仪、真空度测量仪、真空开关真空度测试仪、高压开关真空度测量仪
 1.   基于电离电荷的采样技术:真空开关真空度测试仪均采用基于电离电荷的采样技术。我厂专家在磁控放电的研究中发现：在外激励电源、真空灭弧室的几何尺寸、所用材料一定时,真空灭弧室里的真空度与电离的电荷量有非常准确的对应关系,而与电离电流的峰值仅有概率上的相关性。因此，我厂首创了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。


2.   漏电电流的处理:对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10E-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。


3.   内置国内外几乎所有真空灭弧室的测量曲线：真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度的推算曲线。我厂 的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入ZKY-2000系列产品。因此, 产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中绝无仅有的。


4.   完善的输入保护电路：当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。ZKY-2000的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。
