变压器有载分接开关测试仪核心参数

'

电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。


产品别称
有载分接开关测试仪、变压器有载分接开关测试仪
 该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.   产品特性 1、光线示波器功能：仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。 2、较强的综合能力：在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。 3、打印输出。仪器配有一台面板式前换纸型高速打印机。 4、具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。 5、数据保持，数据通讯。使用者所测量的数据及波形，可保存在仪器内。所存贮的波形多达128组，不会因断电而丢失，现场存贮的试验结果可通过专用数据线经串口传送到计算机里保存。（本公司送专用软件）。
 1. 三路独立测试电源，最大输出电流1A；
2. 仪器设置采样率10～20KHZ；
3. 单次波形最大存储时间6.4秒。
4. 过渡电阻测量范围：Y/0型变压器1-40W，Y型变压器1-20W。
5. 测量精度：1-5W，Δ≤±10%.5-40W，Δ≤±5%     时间误差：Δ≤±1%。
6. 显示器：240´128T、T6963C控制器;
7. 处理部分：高速8位微处理器，数据存储器512K字节，所存贮的波形多达128组；
8. 高速A/D转换器，最高采样率可达400KHZ；
9. 电源 220V ±10% 功率≤200W
10.尺寸 410mm´320mm ´200mm 11.重量 ≤20kg

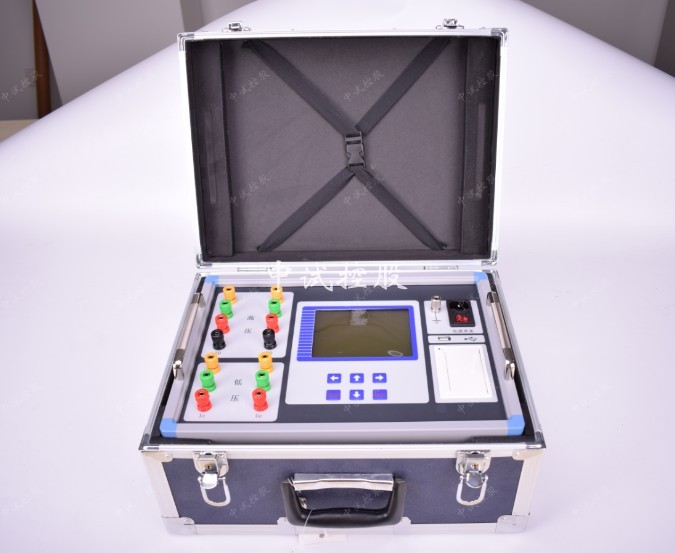

变压器有载分接开关测试仪
变压器有载分接开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。


产品别称
有载分接开关测试仪、变压器有载分接开关测试仪
 1. 高精度标准测量：该仪器设计完全满足高电压测试设备通用技术条件DL/T846.8-2004的要求，采用高速数字信号处理器DSP和12位高分辨率A/D转换器，实现了高精度的标准测量。
2. 光线示波器功能：仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。能在复杂的环境下正常工作，在精度和智能化方面上远比光线示波器强。
3. 较强的综合能力：在一台仪器内可实现对有载分接开关各种参数的全面测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，还可进一步详细分析波形中的各时间段的时间及阻值。
4. 完善的人-机综合能力：选用320×240（QVGA）高分辨率显示器，配以高速的SD存贮卡，在高速微处理器的驱动下，实现了完善的人-机界面，全汉字提示，并配以即时帮助功能，基本上可使操作者不看说明书的条件下实现操作。
5. 海量贮存、强大的数据处理管理：该仪器可选配标准的SD/SDMMC存储卡，容量128M~2G，设计与标准PC完全兼容的文件系统，测试的数据可无限制的存贮在SD存储卡上，经过标配的SD-USB转换器，可作为PC的U盘进行数据处理，借助PC机的各种通用软件，极其便捷的实现数据的显示、打印及文件管理。首次实现了每台有载开关的全汉字命名，大大方便了数据管理和查阅。
6. 高速打印、输出结果直观快捷 7. 抗干扰设计、电源工作范围宽 8. 结构紧凑、便于携带及野外测量

参 数 指 标 参 数 指     标
电压输出 >20V 工作电源 AC220V±10%，50Hz
电流输出 ≥1A 功率 180W
电阻测量范围 0.1～40Ω 电阻测量精度 0.1Ω～1Ω±0.1Ω，1Ω～40Ω±1% （不含1Ω）
时间测量范围 1ms～256ms 时间测量精度 1ms～100ms±0.1ms 100ms～250ms±1%
三相同期性 0.1ms 采样频率 10～20KHz
工作温度 0～40℃ 工作湿度 ≤80%RH
外形尺寸 420mm´350mm´ 220mm 重量 12kg（含附件）
