变压器感应耐压及局放测试系统总体介绍

变压器感应耐压及局放测试系统是中试电力自主研发设计的，针对110KV~500KV等级的电力变压器和PT电压互感器的现场感应耐压和局放测量试验的一种特殊的无局放变频谐振试验系统，该系统利用推挽式线性功率放大变频电源技术，在保证系统自身无局放的情况下，通过提高试验频率（一般在100Hz~200Hz之间），可有效保证被测试变压器在铁芯不饱和的情况下完成以下试验项目：登记大容量
--110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
--110KV及以上等级的PT电压互感器的多倍频感应耐压及局放测量试验；
--110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验

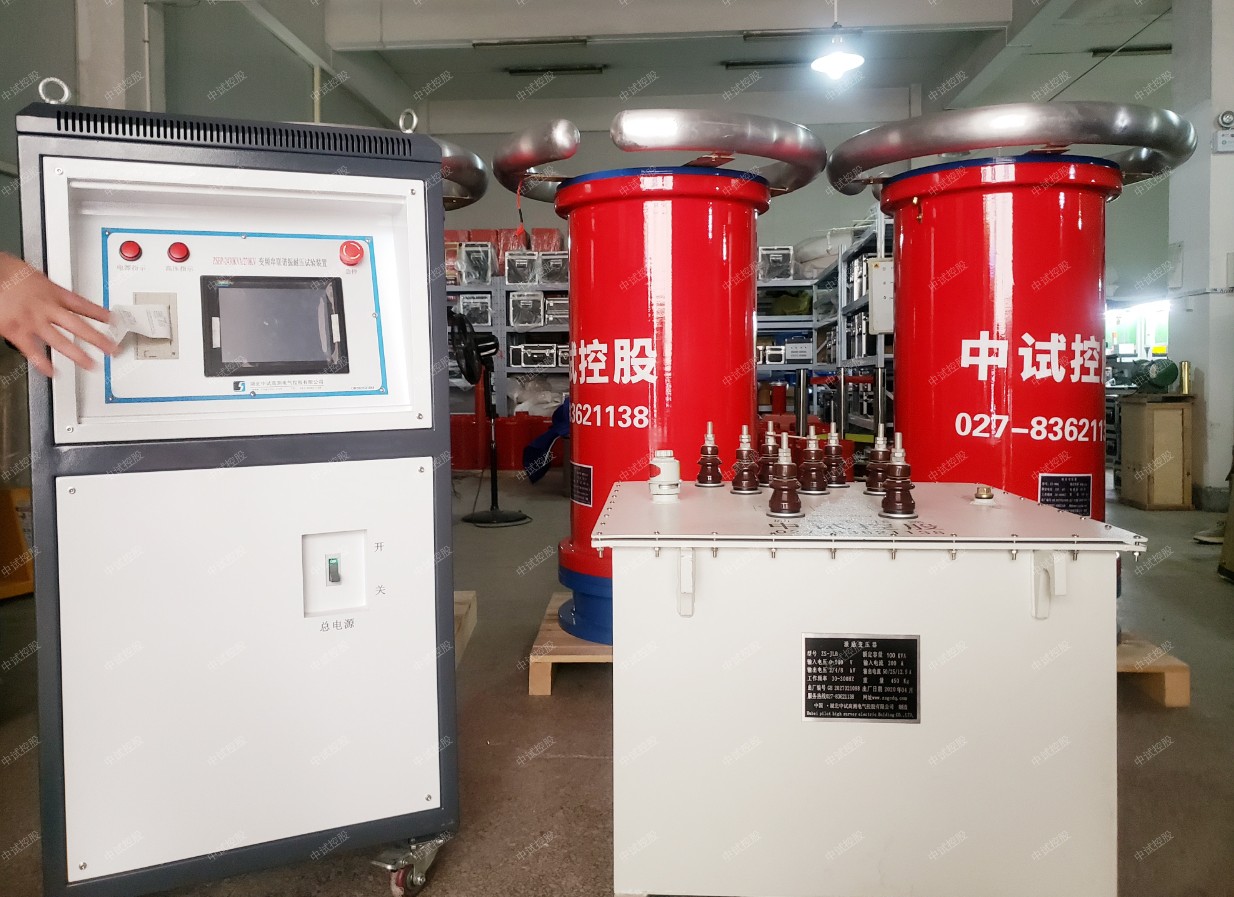

该系统基本构成包括：
--无局放推挽变频电源及测控箱
--无局放励磁变
--无局放补偿电抗器
--无局放高压试验电抗器
--无局放电容分压器
--局放测试仪变压器感应耐压及局放测试系统是中试电力自主研发设计的，针对110KV~500KV等级的电力变压器和PT电压互感器的现场感应耐压和局放测量试验的一种特殊的无局放变频谐振试验系统，该系统利用推挽式线性功率放大变频电源技术，在保证系统自身无局放的情况下，通过提高试验频率（一般在100Hz~200Hz之间），可有效保证被测试变压器在铁芯不饱和的情况下完成以下试验项目：
--110KV~750KV以下等级大容量三相电力变压器的局部放电、感应耐压试验；
--110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
--110KV及以上等级的PT电压互感器的多倍频感应耐压及局放测量试验；
--110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验

技术特点：
1.采用线性功放电路设计，完好正弦波输出，波形失真度小；
2.本装置具有多重保护，包括：放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、 功率曲线保护等。当任何一种保护出现时，装置立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全；
3.信号源由专用芯片产生，输出频率稳定性高，可以到达 0.001Hz。输出电压由单片机控制，保证输出电压的不稳定度<1%；
4.具有试验电压、时间等试验参数的设置功能，自动 / 手动两种控制方式；
5.具有电压自动稳定调整功能，频率在设定范围内调节时，电压恒定输出；
6.采用光纤方式控制，彻底将高压和低压控制回路隔离；
7.试验频率 20—400Hz 范围内连续可调，具有自动谐振频率查找功能，可设置多段自动扫频频段；
8.液晶显示和多个旋转鼠标控制，人机界面友好，操作、接线简便快捷；
9.变频电源采用高导磁材料屏蔽，具有抗强电场干扰能力，确保测量精度及稳定性；
10.该装置可与特种试验车和集装箱配套提供

主要技术参数
1.系统输出容量：0～4000kVA（可按需订制）
2.输出测试频率：20～400Hz（感应耐压试验使用频段为100Hz~200Hz），
3.频率调节精度：0.01Hz，输出频率不稳定度：≤ 0.05%
4.变频电源容量：5kW-450kW（单台），
5.变频电源输出电压：单相 0 ～ 350V 交流连续可调，输出电压不稳定度：≤ 1.0%
6.工作电源：三相 380V±10%，50Hz 交流电源
7.系统自身局部放电量水平：≤ 10pC
8.输出波形：标准正弦波，波形畸变率≤ 1%
9.噪音水平：≤ 65dB
10.冷却方式：强迫风冷
11.绝缘水平：输入、输出端子对地≥ 3kV/AC/1min
12.变频电源满负载下连续工作时间：≥ 6 小时
13.系统允许温升：在额定负载下，连续工作 6 小时，出风口温升≤ 45K
