便携式大电流发生器操作指南

便携式大电流发生器，主要用于输出电流时间要求不长（一般为60秒内）的现场电流校验试验用，是一种便携式的短时工作制的大电流发生器。


   组件及附件

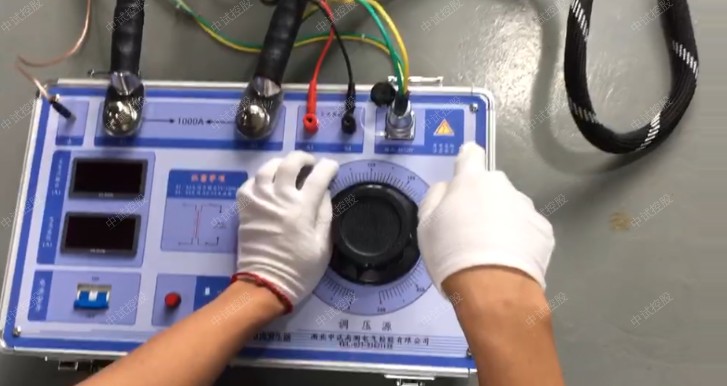

---便携式升流测试仪主机
---大电流测试导线（标配5米2根，100mm2）适用于：
----电流互感器的中小型电流校准试验源（变比和极性测量时）
----额定频率50Hz的开关、接触器、继电器的瞬间通流动作校验源产品特点：

集升流与控制一体化设计，美观轻巧，便于携带；

测试精度高, 数字表头监视，灵巧方便；

配有专用铝合金箱；

工作制：5分钟短时工作制。如断续工作，一次通流时间不大于2.5分钟，间歇周期应大于10分钟；

如产品需要连续运行（如电缆热循环试验系统），根据订单协议制造；

  规格参数：
1.输出电流：0～1000A，输出电压：7.5V功率6KVA。
2.一次电流表测量：0～1000A，分辨力0.1A，误差：±（读数0.5%+2个字）。
3.二次电流表测量：0～5A，分辨力1mA，误差：±（读数0.5%+2个字）。
4.电源电压：AC220V±10%。
5.工作环境：温度0～+40°C湿度小于85%无结露
6.外型尺寸：360×290×280mm3
  7.重量：37kg
