75KVA/75KV变频串联谐振试验装置核心重点

时间：2020-10-13

75KVA/75KV变频串联谐振试验装置核心重点

产品简介

75KVA/75KV变频串联谐振试验装置主要针对10KV交联电缆、35KV交联电缆、10KV配电变压器、35KV电力变压器、10KV高压开关柜、10KV互感器高压电气设备的交流耐压试验装置，由于具有较宽的适用范围，是广大从事高压电气试验及电力承装（修试）工程单位理想的耐压设备。针对10KV及35KV的电力试验用户，具有极高的性价比。

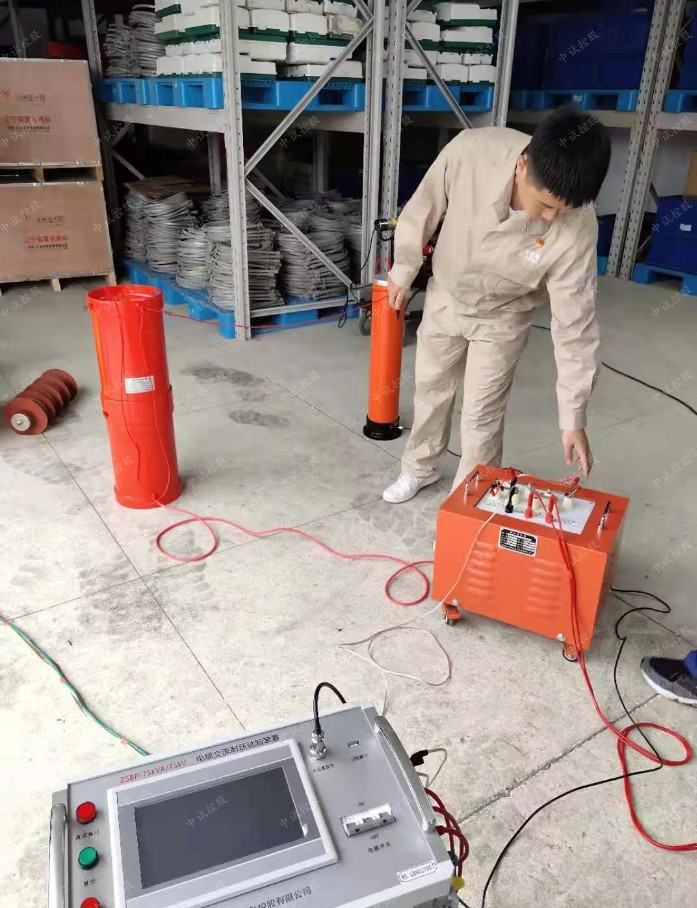

变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。该项装置是属于定制类设备，是可以按照用户要求去设计技术方案再进行生产的，75KVA/75KV的规格为常见规格的一种，另外比较常见的还有108KVA/108KV变频串联谐振试验装置。

变频串联谐振耐压试验装置由于其具有容量大，电压高，经久耐用，采用分体式设计便于搬运等等特点，目前在电力试验行业运用的极其广泛，是针对如电缆，大型电力变压器，大型发电机组等大容量被试品的最佳耐压试验设备。

适用范围

1、10kV/300mm2 电缆1.5km 的交流耐压试验，电容量≤0.5632uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm2 电缆0.35km 的交流耐压试验，电容量≤0.0681uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV 主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

4、10kV 开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

技术参数

1、串联谐振试验装置技术参数

额定容量	75kVA
额定电压	25kV；50kV；75kV
额定电流	3A；2A；1A
测量精度	系统有效值1.5 级
工作频率	30-300Hz
装置输出波形	正弦波
品质因素	装置自身Q≥30(f=45Hz)
波形畸变率	输出电压波形畸变率≤1%
输入电源	单相220 或三相380V 电压，频率为50Hz
工作时间	额定负载下允许连续60min；过压1.1 倍1 分钟

2、6kW变频电源技术参数

额定输出容量	6kW
工作电源	220/380±10%V（单/三相），工频
输出电压	0–400V
额定输入电流	15A
额定输出电流	15A
电压分辨率	0.01kV
电压测量精度	1.5%
频率调节范围	30–300Hz
频率调节分辨率	≤0.1Hz
频率稳定度	0.1%
运行时间	额定容量下连续60min
温升时间	额定容量下连续运行60min 最高温度≤65K
噪声水平	≤50dB
尺寸（长宽高mm）	400×280×400
重量	约10kg

3、激励变压器技术参数

额定容量	6kVA
输入电压	0-400V
输出电压	1.5/3/6kV
结构	干式
尺寸（长宽高mm）	450×330×430
重量	约45kg

4、高压电抗器参数

额定容量	25kVA
额定电压	25kV
额定电流	1A
电感量	110H/单节
品质因素	Q≥30 (f=45Hz)
结构	干式
尺寸（内径高mm）	∅ 282×435
重量	约45kg

5、电容分压器1000pF/80kV

额定电压	80kV
高压电容量	1000pF
介质损耗	tgσ≤0.5%
分压比	1000：1
测量精度	有效值1.5 级
尺寸（内径高mm）	∅140×1000
重量	约8kg
