多功能电能表现场校验仪核心技术

产品简介

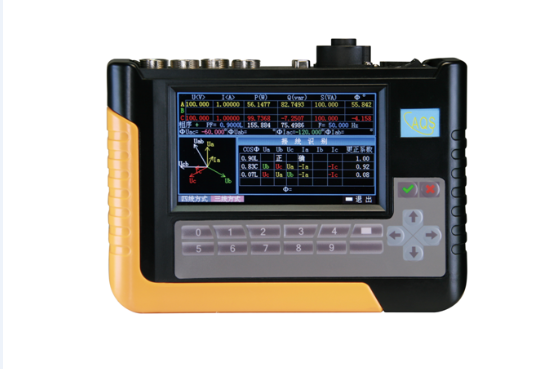

多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。

产品别称

电能表校验仪、电能表现场校验仪、三相电能表现场校验仪、电能表现校仪

产品特征

1、液晶显示，中文操作界面，简便直观；

2、多级中文菜单，操作最简单；

3、多用途旋转式数码开关，可以调节电压、电流、频率；

4、可自定义的电流量程，使装置能适应各种量程的电能表；

5、可同时校验3块单相电能表；

6、具有打印接口，可打印检表记录；

7、超大存储，内部可存储1000个（或500个）检表记录；

8、标准RS-232接口，提供配套的PC机软件，支持Window9X；

9、输出保护功能，在电压电流输出端出现错误时确保装置和设备安全。

产品参数

电压为220V单一量程。

电流量程由用户设定，最大输出电流60A。

频率在40-70Hz范围内可调，调节细度0.01Hz；可跟踪市电频率。

功率因数设有1.0、0.8L、0.8C、0.5L、0.5C五个点。

微调旋钮可以调节电压、电流或频率。

具有电压短路、电流开路保护功能，并及时发出报警信号。

可同时校验3块单相电能表。

打印接口和RS-232接口提供完善的数据传输能力。可存储1000个（或500个）检表数据，并可将所需的数据显示在液晶屏上。

装置综合误差：E≤±0.1%;

装置标准偏差估计值：S≤0.04%；

电压、电流、功率稳定度≤0.05%/2分钟(峰-峰值)；

电压、电流输出波形失真度≤0.5%;

电压、电流负载调整率≤0.5%；

电压输出容量≥20VA；

电流输出容量≥30VA；

环境温度：0~40℃；

相对湿度：85%；

交流供电：180~240V、50Hz、线路无突变负载；

外形尺寸：420×320×186mm3(长×宽×高);

重量：14.2Kg
