断路器特性测试仪（12路）核心技术

产品简介

       随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。

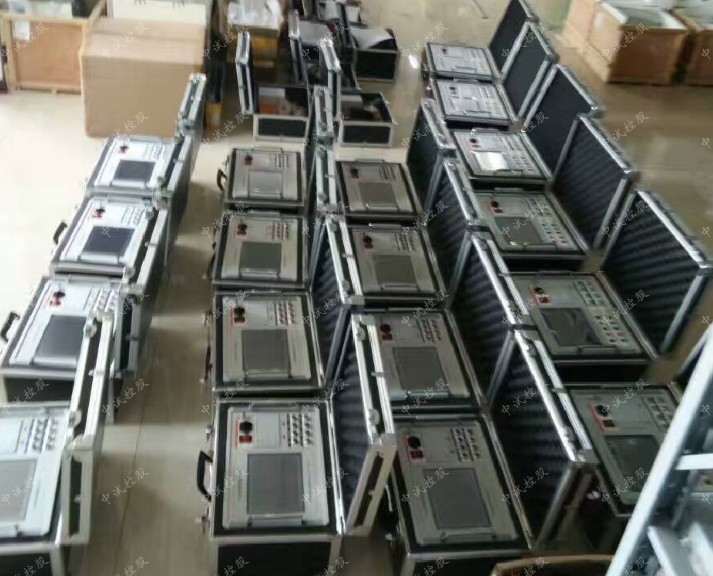

       断路器特性测试仪是中试电力为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。仪器采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

性能特点

1、性能

     a、时  间：12个断口的固有分、合闸时间，同相同期、相间同期。

     b、重合闸：每断口的合-分，分-合，分-合-分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

     c、弹  跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形,每断口的分闸反弹幅值。

     d、速  度：刚分、刚合速度，最大速度，时间－行程特性曲线。

     e、行  程：总行程，开距，超行程，过冲行程，反弹幅值。

     f、电  流：分、合闸线圈的分、合闸电流值、电流波形图。

     g、动作电压：机内提供DC30～250V/15A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特点

     a、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

     b、超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

     c、直线直线传感器，旋转传感器，安装极为方便、简捷。

     d、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

     e、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

     f、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

     g、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

主要技术参数
