断路器特性测试仪核心参数

时间：2020-10-10

断路器特性测试仪核心参数

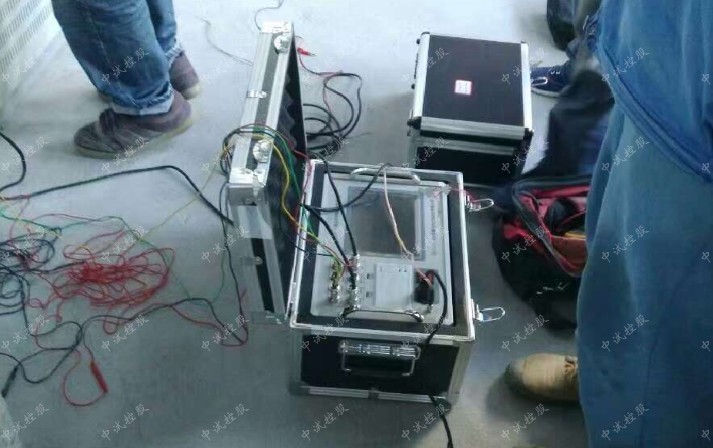

产品简介

时间：6个断口的固有分、合闸时间，同相同期、相间同期。

重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

行程：总行程，开距，超行程，过冲行程，反弹幅值。

电流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/15A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

主要特点

1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

3、通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

4、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

6、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

主要技术参数

附件配件

注：本产品详细清单请以说明书或代销合同为准！

二芯护套线（外触发线）	1 根
三芯护套线（控制电源线）	1 根
四芯护套线（真空开关测试线）	1 根
透明接地专用线	1 根
断口测试线4米(黑色3根)+9米(黄色，绿色，红色，黑色各1根）	7 根
短接线（0.5米黑色）	2 根
短接线（0.8米黑色）	2 根
电源线	1 根
测试夹（大号黑色6个，小号黑色2个，大号红色2个，小号红色2个，大号绿色2个，小号绿色1个，大号黄色2个)	17 个
插针（红，黑，绿各一个）	3 个
说明书	1 本
出厂检验报告	1 份
合格证	1 张
热敏打印纸	2 卷
装箱清单	1 份

断路器特性测试仪（6路）

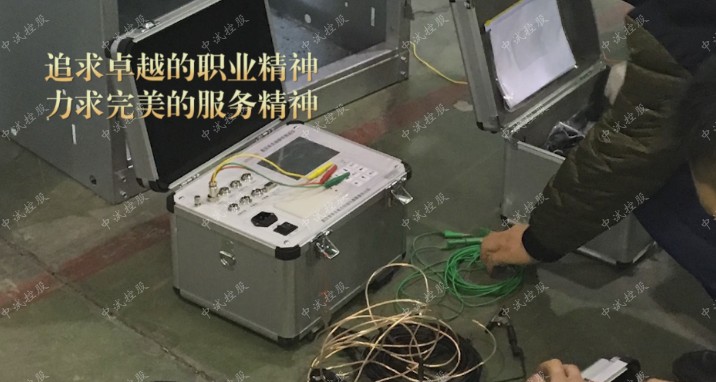

产品简介

断路器特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

主要特点

1、断路器特性测试仪可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2、独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

3、机内可存储100组测试结果。

4、大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。

5、仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6、机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

7、本仪器可进行电动和手动分合测试。

8、可进行高、低电压实验，自动寻找最低分或合闸电压。

9、重合闸试验，可做合分、分合，分合分等参数测量。

10、真空接触器（单线圈）参数测量。

主要技术参数

时间测量	6路
	固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸（分闸）弹跳时间（弹跳次数）
	测试范围：0.01ms～12000ms
	准确度：1ms～100ms内准确度0.5%±2个字，大于100ms准确度1%±2个字.
	速度测量 : 刚分（刚合）速度 , 指定时间段（行程段或角度段）平均速度.
测速范围	1mm传感器 0.01～25.00m/s ， 0.1mm传感器 0.001～2.50m/s ， 360°角度传感器0.01～25.00m/s .
行程测量	动触头行程（行程） ; 接触行程（开距）; 过冲行程或反程（超程）.
传感器测量范围	直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm.
	直线位移传感器300mm，分辨率:0.1mm，行程0～300mm(选配).
	直线位移传感器500mm，分辨率:1mm，行程0～500mm（选配).
	360线传感器：360°,分辨率:0.25°,行程1mm～1000mm.
电流测量范围	0～15A，分辨率：0.01A，显示电流值为线圈电流最大值.
显示屏	320×240液晶屏，对比度可调.
数据存储	可存储100组测量数据
打印机	高速热敏打印机
仪器电源	AC/DC 220V ± 10%；50Hz ± 2%
直流电源	输出电压：25～265V连续可调，输出电流：≤ 15A(短时).
主机体积	360×250×140mm.
使用环境	-10℃~+50℃.
相对湿度	≤90%

附件配件

注：本产品详细清单请以说明书或代销合同为准！
