干式试验变压器核心参数

时间：2020-10-10

干式试验变压器核心参数

产品简介

试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

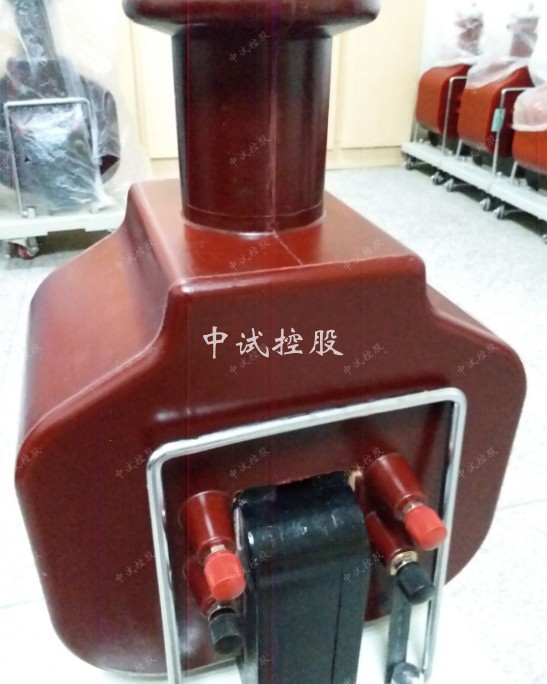

中试电力生产的GTB干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

产品结构

1、本系列产品，由于在设计构思、材质选择及工艺流程都是全新的，所以在不降低性能的情况下，尽量减小体积减轻重量。

2、本系列产品，利用先进的生产设备，采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁，做直流耐压试验不需外接硅堆，只需将中试电力配套的直流高压硅堆旋装在高压端既可得到直流。

性能指标

阻抗电压	≤12%
输出电压波形	正弦波
表面温升	＜55℃
空载电流	＜4%
允许连续运行时间	60min

主要技术参数

规格型号	容量	输入电压	输出电压	输出电流	外形尺寸	重量
规格型号	( kVA )	( V )	( kV )	( mA )	( mm )	( kg )
1.5/50	1.5	200 或 400	50	30	260×240×450	12
3/50	3			60	330×280×510	25
5/50	5			100	330×280×510	37
10/50	10			200	360×350×850	32
15/50	15			300	360×350×950	72
20/50	20			400	360×350×1000	78
25/50	25			500	430×450×1100	82
30/50	30			600	430×450×1200	120
5/100	5	200 或 400	100	50	360×350×1000	72
10/100	10			100	360×350×1100	75
15/100	15			150	360×350×1200	78
20/100	20			200	430×450×1200	82
25/100	25			250	430×450×1200	110
30/100	30			300	430×450×1200	120
15/120	15		120	125	360×350×1100	85
20/120	20			160	430×450×1200	90
25/120	25			200	430×450×1200	115
30/120	30			250	430×450×1200	130
说明：非标或不在表中的见标牌参数
