油浸式试验变压器操作指南

时间：2020-10-10

油浸式试验变压器操作指南

产品简介

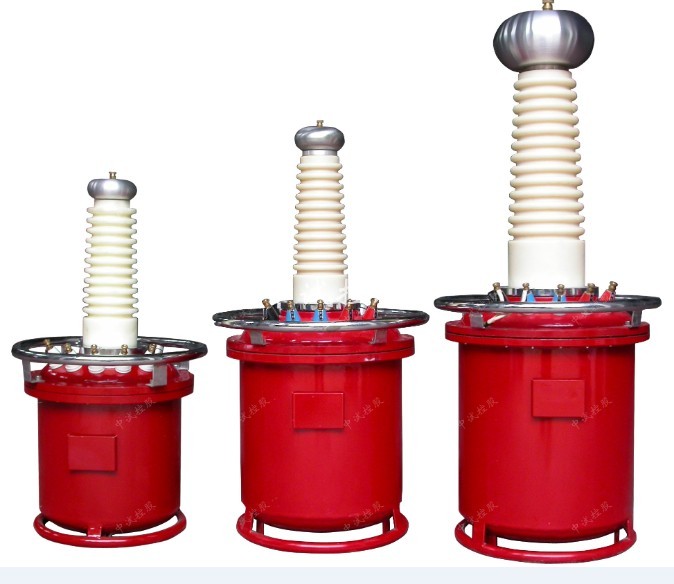

YDJ系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，YDJ油浸式试验变压器是中试电力遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

主要特点

1、高压试验变压器选材优良，质量可靠，稳定性好。

2、电压裕度大，电晕声小，局放小。

3、采用新式绝缘材料，体积小，重量轻便。

主要技术参数

YDJ系列油浸式试验变压器

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDJ-3/10	3	10	300	200	15	100	10
YDJ-6/10	6	10	600	200	30	100	10
YDJ-40/80	40	80	500	400	100	800	10
YDJ-20/50	20	50	400	400	50	500	10
YDJ-30/50	30	50	600	400	75	500	10
YDJ-50/50	50	50	1000	400	125	500	10
YDJ-5/100	5	100	50	200	25	1000	10
YDJ-10/100	10	100	100	200	50	1000	10
YDJ-20/100	20	100	200	400	50	1000	10
YDJ-30/100	30	100	300	400	75	1000	10
YDJ-50/100	50	100	500	400	125	1000	10
YDJ-20/150	20	150	133	400	50	1500	10
YDJ-30/150	30	150	200	400	75	1500	10
YDJ-50/150	50	150	333	400	125	1500	10
YDJ-100/150	100	150	667	400	250	1500	10
YDJ-50/200	50	200	250	400	125	2000	10
YDJ-100/200	100	200	500	400	250	2000	10
YDJ-150/200	150	200	750	400	395	2000	10
YDJ-200/200	200	200	1000	400	375	2000	10
YDJ-300/200	300	200	1500	400	750	2000	10
YDJ-50/300	50	300	170	400	125	3000	10
YDJ-100/300	100	300	333	400	250	3000	10
YDJ-150/300	150	300	500	400	375	3000	10
YDJ-200/300	200	300	667	400	500	3000	10
YDJ-300/300	300	300	3000	400	750	3000	10
