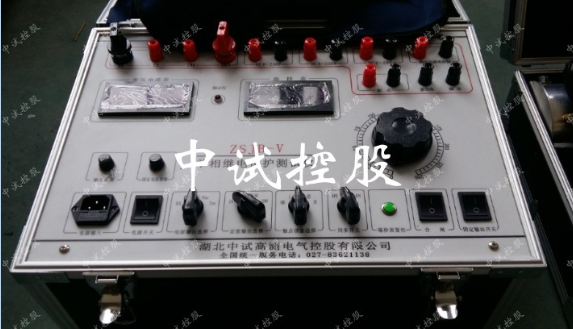

单相继电保护校验仪

本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然

单相继电保护校验仪 技术特点

• 量度继电器： 可测量电流、电压继电器的启动值、返回值及其返回系数。
• 时间继电器： 可测量启动值、返回值及其动作时间。
• 中间继电器： 可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。
• 重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。
• 差动继电器： 可进行直流励磁试验、制动特性试验、伏安特性试验。
• 其他各种非常见继电器。

 技术参数

交流电流：0～100A可调（可定做200A）

0～20A 可调

0～5A  可调

交流电压：0～250V可调

直流电流：0～20A可调

直流电压：0～250V可调

定值输出直流电压 24V  48V  110V  220V

毫秒表时间：0～99.9999s（可根据用户要求改999.999s）

分辨率：0.1ms

仪器使用电源  AC220V±5％，50Hz±5％
