双回路继电保护测试仪核心参数

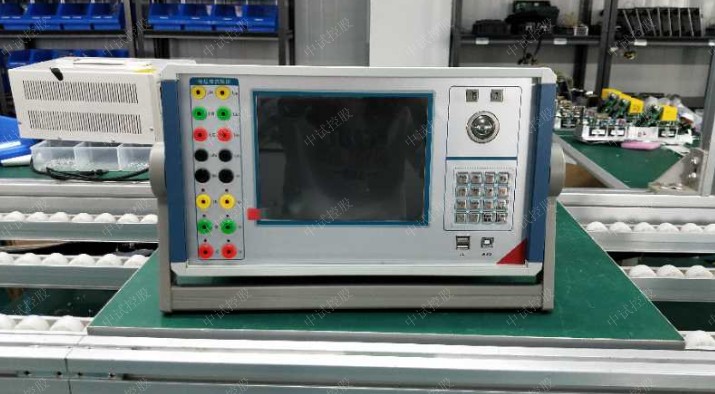

双回路继电保护测试仪

是各种高、低压配电系统，作单相保护继电器校验的新型仪器。适用于电力、冶金、化工、矿山、纺织等工矿企业。
双回路继电保护测试仪 技术特点

可对各种电磁型、整流型、晶体管集成电路型继电器的动作电压 /电流值、返回电压/电流值、动作时间、返回时间以及重合闸继电器的动作值、返回值、充放电时间、动作时间等进行测试和校验。也可对GL型和LL型反时限继电器的始动电流、感应元件动作电流、速断元件动作电流及动作时间进行测试。

把保护继电器校验时所用的电流发生器、电压发生器、电秒表、标准电压 /电流表、调压器等一系列电器设备，科学地组合成一个完整的可携带的仪器，它具有双调节、双输出、双显示等特点， 把模拟式标准电压/电流表、电秒表改为数字式标准表，读数精确，操作简单，是保护继电器校验人员十分理想的测试仪器。

精度高、功率大、体积小、重量轻、数字显示、操作简便、功能齐全、性能可靠、方便耐用。
技术参数

1. 主回路输出：连续可调

    交流电流： 0～5A、 0 ～ 100A

                        直流电流： 0～5A、 0 ～ 30A

                     交流电压： 0～250V

                         直流电压： 0～350V

2. 辅回路输出：连续可调

    交流电流： 0～5A、０～30A

                        直流电流： 0～500mA、０～10A

                      交流电压： 0～250V

                          直流电压： 0～350V

3. 电量测量： 4位半数字电压表、3位半数字电流表

                       精度： 0.5%ROG±1个字

4. 时间测量： 6位数字秒表0～9999.9999S

                      精度： ±0.0001S

5. 工作电压： AC220V±10%；50Hz
6. 工作环境：温度： -40℃～+50  ℃      湿度： <90%RH

7. 输出功率： 1.5/0.75KW
