高压电缆外护套故障定位系统核心指标

一、产品概况

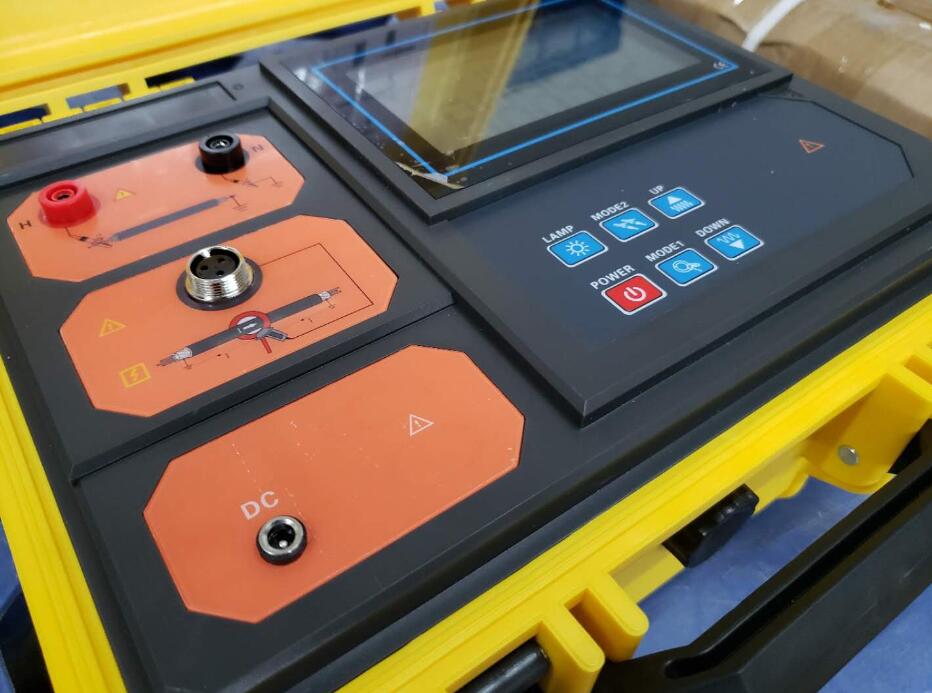

     高压电缆外护套故障定位系统是查找高压电缆护层故障的专业设备。包含三部分：（1）数字电桥；（2）护层故障定位电源；（3）跨步电压精确定点仪。能在故障电缆断电情况下，对桥架、直埋、穿管等各种敷设方式下的电缆护层故障进行准确定位。数字电桥具备超强滤波功能，在现场存在很强电磁干扰、工频感应电压超过100V时，也能准确定位，直接显示故障距离。同时，RT-2008护层故障定位电源也可用来进行护层直流耐压试验。应用灵活、使用方便。

二、产品功能

1．用于查找敷设后的高压电缆护层缺陷点

引起电缆护层缺陷的原因大致有：敷设过程中划伤塑料外护套；或护套上固有的沙眼或裂纹，在工厂内能通过试验，敷设后受潮引起绝缘电阻偏低。使用电缆护层故障定位组合，能准确定位各种故障点。其中方法包括：

1．使用护层故障定位电源配合数字电桥进行护层故障预定位。

2．使用跨步电压指示器配合护层故障定位电源对护层进行精确定点。

2．用于护层直流耐压试验

PVC护层的长电缆线路，高温天气下进行10kV耐压试验时，电流可能高达30mA，本设备输出电流大，轻便易用。
