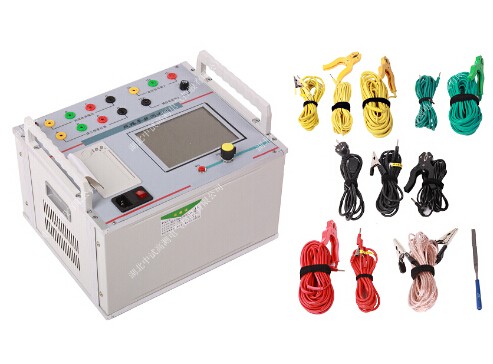

带电电缆参数测试仪核心重点

产品别称

电缆测试仪、电缆检测仪、电缆综合带电检测记录仪，带电电缆综合测试仪

产品简介

带电电缆参数测试仪用于对电缆进行带电检测，可同时测量三路电缆护层接地环流及总接地环流，以及一路电缆本体运行电流，为电缆实现状态检修提供依据，及时发现运行隐患。

带电电缆参数测试仪采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。

产品特征

测量

1）4路护层接地环流。

2）3路电缆运行电流。

3）3路温度。

记录

1）所有测量参数的（1分钟为最小单位、可设置）平均值、最大值、最小值，最大值最小值含发生时刻；

2）设定报警限值，记录其有效值、发生时刻；

显示

1)瞬时值。

2)报警记录数据

3)设置

通信

1）USB、蓝牙实现上位机数据读取可与平板电脑、笔记本电脑实现数据通信，配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报表生成等功能。

2）内置GPRS/GSM模块（用户自配SIM卡），可设定条件实现短信或GPRS数据上传（暂时仅实现短信功能）。

其他

1）装置内置高容量锂离子电池，充满电后可持续工作8小时。

2）内置大容量存储空间，可实现长时间数据记录。

3）大屏幕显示，户外阳光下可视。

4）采用高精度开启式电流互感器，实现安全可靠测量。

5）内置实时日历时钟。

6）内置微型打印机，检测结果打印。

环境条件

环境温度：-10℃～45℃；

相对湿度：≤90%；

海拔高度：≤1000m；
