发电子转子交流阻抗测试仪核心指标

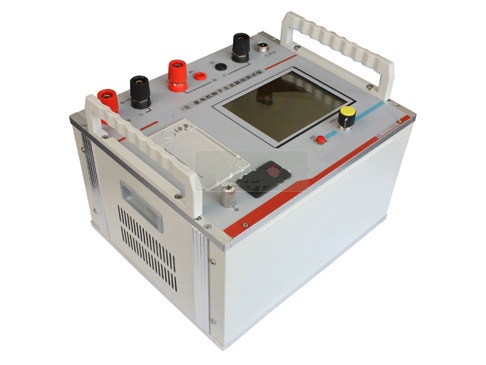

产品简介：

1.发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。

2.发电机转子交流阻抗测试仪采用先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

产品别名：发电机转子交流阻抗测试仪

1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、 电流、阻抗、功率、频率、设备编号、时间等）。

2、超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

3、内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告，便于技术管理和存档。

4、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。

1、环境条件

温    度：－5C～40℃

相对湿度：<95%（25℃）

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：185VAC~250VAC, 45Hz~65Hz

2、性能指标

1)交流阻抗          0－1Ω 0.2%FS±2个字

                    1－6000Ω         0.2%

2)交流电压          0－50V 0.2%FS±2个字

50—600V 0.2%

3)交流电流          0—10A 0.2%FS±2个字

10A—120A 0.2%

4)有功功率  0—1kW 0.1>CosΦ>0时 1%FS±2个字

                    Cos Φ>0.1时 0.5%FS±2个字

                    1kW—72KW         0.1>CosΦ>0时 1%FS±2个字

                    CosΦ>0.1时         0.5%FS±2个字

5)频  率 :40---75HZ 0.2%

6)体  积: 415×225×200mm

7)重  量: 5kg

3、绝缘强度

1)电压、电流输入端对机壳的绝缘电阻≥100M欧。

2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
