试验变压器控制箱核心指标

时间：2020-09-21

试验变压器控制箱核心指标

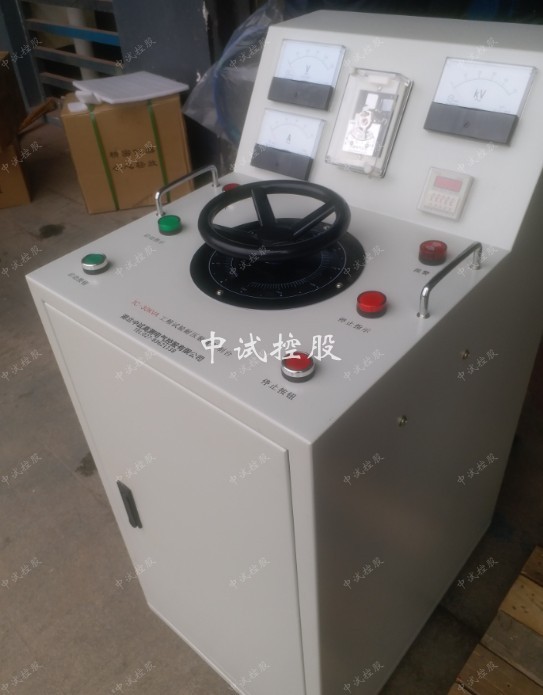

试验变压器控制箱

名称：试验变压器控制箱、试验变压器操作箱、试验变压器电源控制箱、试验变压器专用控制箱、试验变压器专用调压器

试验变压器控制箱/操作箱又称试验变压器操作箱、试验变压器电源控制箱、试验变压器专用控制箱及试验变压器专用调压器，试验变压器控制箱依照 DL/T474.4-2006研制的试验变压器专用控制箱，试验变压器控制箱是试验变压器配套设备，试验变压器控制箱采用基本的手动调压、手动降压技术，试验变压器控制箱是供电企业、电力检修单位、大型工厂、冶金、发电厂、铁路等电力相关企业及部门不可少的变压器电源控制试验设备。

试验变压器控制箱是中试电力公司依照 DL/T474.4-2006《电力预防性试验标准》而研制生产的专用配套设备，试验变压器控制箱采用基本的手动调压，手动降压技术，具有监视及保护为一体的功能，试验变压器控制箱具有零位启动，高位保护的安全要求，可分别显示电压和电流，试验变压器控制箱是供电企业、电力检修单位、大型工厂、冶金、发电厂、铁路等电力相关企业及部门常用的试验设备。

控制箱别称

试验变压器操作箱、试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源操作箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台

控制箱功能

1、监视功能：输出电流，仪表电压，零位指示分/合闸指示计时指示
2、保护功能：过流保护，时间继电器
3、采用新型时间继电器，计时范围更广
4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全
5、结构合理，体积小，重量轻

技术参数

试验变压器控制箱参数请以产品使用说明书或合同为准

测试仪名称	试验变压器专用控制箱、试验变压器操作箱、试验变压器控制台、试验变控制箱、试验变控制台
环境温度	0～40℃
海拔高度	< 2000m
相对湿度	< 85%

使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

型号规格	容量	电源			输出		操作方式	参考重量	备注
型号规格	容量	相数	(V)	(A)	(V)	(A)	操作方式	参考重量	备注
2/220	2	1	220	50	0-220	10	手动	14
3/220	3	1	220	50	0-220	15	手动	16
5/220	5	1	220	50	0-220	25	手动	18
10/220	10	1	220	50	0-220	50	手动	80
15/400	15	2	380	50	0-430	60.5	手动	90
20/400	20	2	380	50	0-430	50	手动	100
25/400	25	2	380	50	0-430	62.5	手动	120
30/400	30	2	380	50	0-430	75	手动	140
50/400	50	2	.380	50	0-430	125	手动电动	160
100/400	100	2	380	50	0-430	250		50	调压器外配
100/3000	100	2	380	50	0-430	50		50
200/3000	200	2	380	50	0-430	65		50
250/3000	250	2	380	50	0-430	84	电动	50
300/3000	300	2	380	50	0-430	100	电动	50
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。
