筒式试验变压器核心重点

时间：2020-09-21

筒式试验变压器核心重点

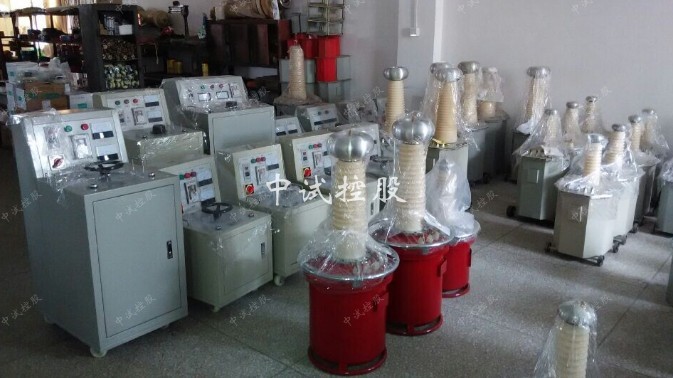

筒式试验变压器

型号：YDJ
名称：油浸式试验变压器、超轻型油浸式试验变压器、油浸式交直流试验变压器、高压试验变压器、试验变压器、试验变

YDJ筒式油浸式试验变压器（下称试变）和操作（控制）部分组成。它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验

考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

YDJ系列筒式油浸式试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内

高压线圈在外，外壳为圆筒式，配有底座，方便移动。用工频220V（10kVA以上用380V）电源接入控制箱（台），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。

根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。

筒式试验变压器别称

筒式油浸式试验变压器、筒式超轻型油浸式试验变压器、筒式交直流油浸式试验变压器、串级式油浸试验变压器、油式变

试验变、高压试验变压器、交直流高压试验变压器、高压耐压仪、筒式油式高压试验变压器高压油浸式试验变压器、油式高压试验变压器、串级式高压试验变压器

交流高压耐压机、油浸式交直流试验变压器、变压器高压测试仪、筒式变压器试验设备、试验变压器

筒式试验变压器功能

1．海拔高度不超过2000米
2．周围空气温度-5℃～+40℃，空气相对湿度不大于85%（+20%），从一个环境换到另一个环境，温差不得大于15%。
3．无导电尘埃存在。
4．无火灾及爆炸危险品。
5．不含有腐蚀金属和绝缘的气体存在。
6．无剧烈振动和碰撞的场所。
7．地面水平面不超过3度。
8．电源电压波形为正弦波，波形畸变率小于1%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
9．设有一个可靠接地点，接地电阻小于0.5Ω

技术参数

YDJ筒式油浸式试验变压器参数请以产品使用说明书或合同为准

容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
1.5	50	30	200	7.5	500	10
3	50	60	200	15	500	10
5	50	100	200	25	500	10
10	50	200	200	50	500	10
20	50	400	400	50	500	10
30	50	600	400	75	500	10
40	50	800	400	100	500	10
50	50	1000	400	125	500	10
5	100	50	200	25	1000	10
10	100	100	200	50	1000	10
20	100	200	400	50	1000	10
30	100	300	400	75	1000	10
40	100	400	400	100	1000	10
50	100	500	400	125	1000	10
100	100	100	400	250	1000	10
150	100	1500	400	375	1000	10
200	100	2000	400	500	1000	10
250	100	2500	400	625	1000	10
20	150	133	400	50	1500	10
30	150	200	400	75	1500	10
50	150	333	400	125	1500	10
100	150	666	400	250	1500	10
150	150	1000	400	375	1500	10
200	150	1333	400	500	1500	10
250	150	1666	400	625	1500	10
30	200	150	400	75	2000	10
50	200	250	400	125	2000	10
100	200	500	400	250	2000	10
