特种变压器变比组别测试仪操作指南

产品概述
  特种变压器变比组别测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。
本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比

误差及组别或相位角的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。

性能特点
  1、采用最新波形发生器，通过不失真、高稳定度带反馈功率推动闭环系统产生120V三相电源，输出稳定且不受电网波动干扰；
  2、输出、输入六路信号同时采样，设计高效率的数字滤波器，抗干扰能力强。真正实现三相全自动测量。测量速度快、结果精度高；
  3、可对斯科特、逆斯科特及Z形绕组变压器进行测量，填补国内空白；
  4、变比、误差及组别值同屏显示，方便直观。可保存100组变压器测试结果，并可将数据上传PC机，便于数据分析与查询；
  5、大屏幕液晶显示，全中文傻瓜式菜单操作，操作直观、简单、方便；
  6、自带面板式微型打印机，可汉化打印测量结果。

技术指标
  1、测量范围：变比  三相0-1000； 单相0-5000
  2、组别：1-12
  3、准 确 度：0.2级
  4、相位差测试范围： 0～360°
  5、相位差分辨率：  0.001°
  6、仪器电源输入： 220V±22V 、50Hz±1Hz
  7、外形尺寸：450×350×220（mm）
  8、重    量：7kg

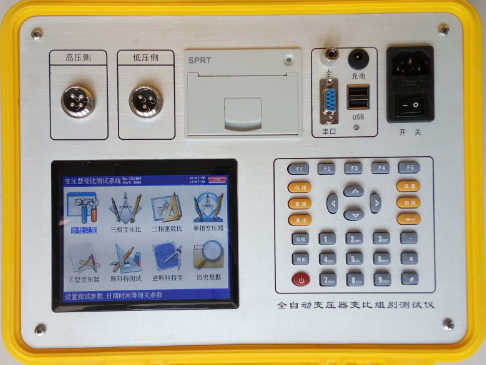

全自动变比组别测试仪

产品概述
    用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

产品特点
    1、自动测量接线组别。
    2、自动进行组别变换。
    3、自动切换相序。
    4、自动切换量程。
    5、自动校表。
    6、输入标准变比后，能自动计算出相对误差。
    7、一次测量完成，自动切断试验电压 。
    8、设置数据,测量结果自动保存，可查看以前数据。
    9、测量有载变压器,只输入一次变比。

产品参数
