变压器有载开关测试仪选型指南

时间：2020-09-18

变压器有载开关测试仪选型指南

产品概述

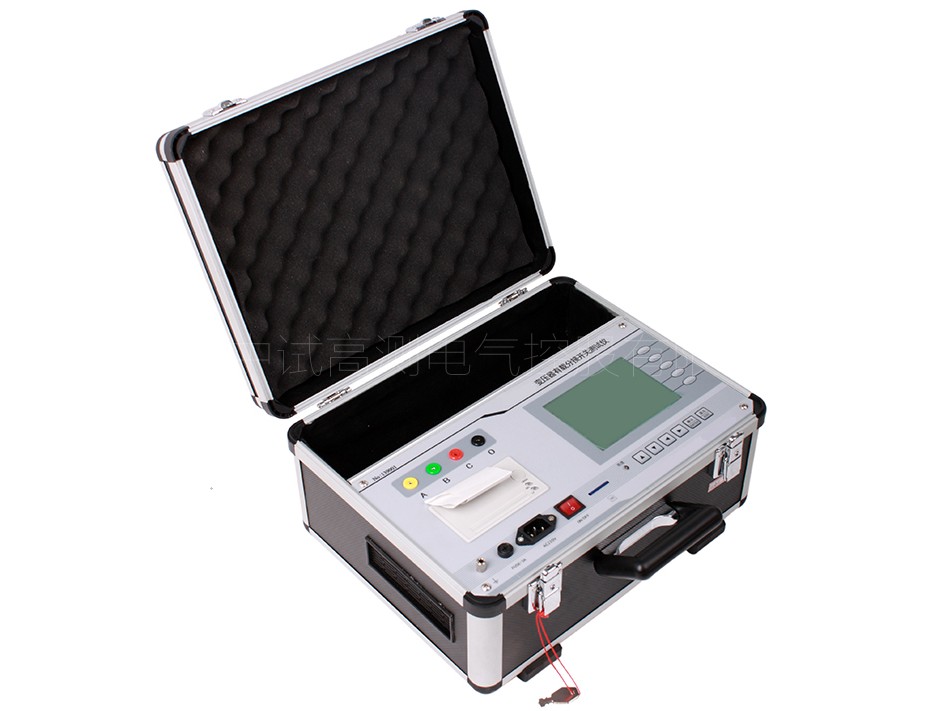

变压器有载开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

功能特点及技术指标
变压器有载开关测试仪，于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。

用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

参数	指标	参数	指标
电压输出	>20V	工作电源	AC220V±10%，50Hz
电流输出	≥1A	功率	180W
电阻测量范围	0.3~40Ω	电阻测量精度	0.1Ω~1Ω±0.1Ω， 1Ω~40Ω±5%±0.1Ω（不含1Ω）
时间测量范围	1ms~256ms	时间测量精度	1ms~100ms±0.1ms 100ms~250ms±1%
三相同期性	0.1ms	采样频率	10~20KHz
工作温度	0~40℃	工作湿度	≤80%RH
外形尺寸	420mm350mm220mm	重量	12kg（含附件）
