全功能互感器综合测试仪核心参数
时间：2020-09-18
全功能互感器综合测试仪核心参数

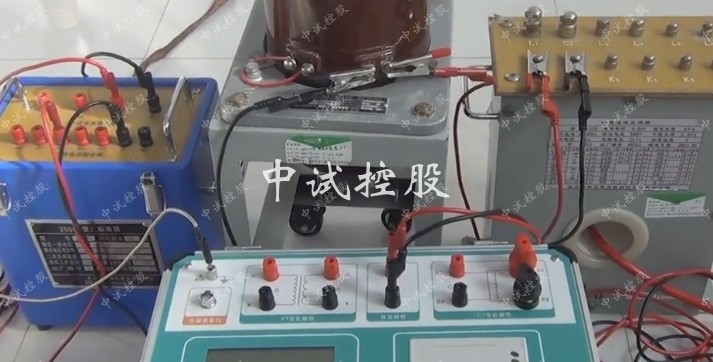

产品概述
设计用于对保护类、计量类CT/PT进行自动测试，支持电流法和电压法两种测试方式，能测试安装在变压器或者开关装置内部的套管CT，适用于实验室也适用于现场检测。参考标准GB 1207-2006、GB 1208-2006。
主要特征
• 采用电流法和电压法检测原理，方便现场检测套管CT
• 支持检测CT和PT.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
|
CT（保护类、计量类） |
PT |
|
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
|
自动给出拐点值 |
自动给出拐点值 |
|
自动给出5%和10%的误差曲线 |
变比测量 |
|
变比测量 |
极性判断 |
|
比差测量 |
比差测量 |
|
相位（角差）测量 |
相位（角差）测量 |
|
极性判断 |
交流耐压测试 |
|
一次通流测试 |
二次负荷测试 |
|
交流耐压测试 |
二次绕组测试 |
|
二次负荷测试 |
铁心退磁 |
|
二次绕组测试 |
|
|
铁心退磁 |
|
|
支持套管CT的检测 |
|
测试仪主要技术参数
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
大电流输出 |
0～1000A |
|
|
二次绕组电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际负荷测量 |
范围 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
角差 |
精度 |
±4min |
|
比差 |
精度 |
≤0.05% |
|
CT |
范围 |
5-25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT |
范围 |
1-500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃～40℃，湿度：≤90%，海拔：≤1000m |
|
工作条件要求
1. 输入电压 220Vac±10%、额定频率 50Hz；
2. 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们 不保证安全；
3. 参数对应的环境温度是23℃±5℃； 保证值在出厂校验后一年内有效。
http://www.zsgcdq.com/
互感器综合测试仪
产品概述
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。参考标准;GB 1207-2006、GB 1208-2006.
主要特征
1. 支持检测CT和PT、单机完成全部试验.
2. 可以6路同时检测.
3. 无需外接其它辅助设备，单机即可完成所有检测项目.
4. 自带微型快速打印机、可直接现场打印测试结果.
5. 采用智能控制器，操作简单.
6. 大屏幕液晶，图形化显示接口.
7. 按规程自动给出CT/PT（励磁）拐点值.
8. 自动给出5%和10%误差曲线.
9. 支持六组变比同时测量
10. 可保存1000组测试资料，掉电后不丢失.
11. 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
12. 小巧轻便≤25Kg，非常利于现场测试.
|
CT（保护类、计量类） |
PT |
|
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
|
自动给出拐点值 |
自动给出拐点值 |
|
自动给出5%和10%的误差曲线 |
变比测量 |
|
支持六组变比同时测量 |
极性判断 |
|
比差测量 |
比差测量 |
|
角差测量 |
角差测量 |
|
极性判断 |
交流耐压测试 |
|
一次通流测试（二次回路通道检查） |
二次负荷测试 |
|
交流耐压测试 |
二次绕组测试 |
|
二次负荷测试 |
铁心自动退磁 |
|
二次绕组测试 |
|
|
铁心自动退磁 |
|
测试仪主要技术参数
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） |
|
|
大电流输出 |
0～1000A |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次绕组 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际 |
范围 |
5～300VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
相位测量 |
精度 |
4min |
|
分辨率 |
0.1min |
|
|
CT变比测量 |
范围 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg |
|
工作条件要求
1. 输入电压 220Vac±10%、额定频率 50Hz；
2. 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3. 参数对应的环境温度是23℃±5℃； 保证值在出厂校验后一年内有效。
增值服务
- 三年质保,一年包换,三个月试用
