变频式互感器综合测试仪操作指南

时间：2020-09-18

变频式互感器综合测试仪操作指南

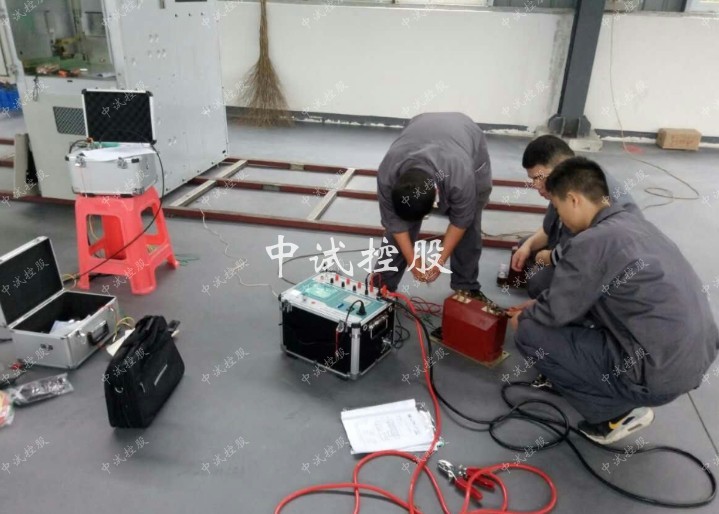

产品概述
    设计用于对保护类、计量类或互感器进行自动测试，适用于实验室也适用于现场检测。
参考标准GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）

主要特征
  1.  支持检测CT和PT（保护类、计量类、TP 类）稳态和瞬时等参数.
  2.  满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
  3.  采用先进的电源技术，励磁电压高达30KV.
  4.  单机具有0～150A大电流输出，可方便检查互感器二次回路通道状态的完整性.
  5.  无需外接其它辅助设备，单机即可完成所有检测项目.
  6.  自带微型快速打印机、可直接现场打印测试结果.
  7.  采用智能控制器，操作简单.
  8.  大屏幕液晶，图形化显示接口.
  9.  按规程自动给出（励磁）拐点值.
10.  自动给出5%和10%误差曲线.
11.  可保存3000组测试资料，掉电后不丢失.
12.  支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
13.  小巧轻便＜12Kg，非常利于现场测试.

CT（保护类、测量类、TP 类）	PT
伏安特性曲线（励磁特性）	伏安特性曲线（励磁特性）
自动给出拐点值	变比测量
自动给出5%和10%的误差曲线	极性判断
变比测量	二次绕组电阻测量
比差测量	二次实际负荷测量
相位测量（角差）	铁心退磁
极性判断	比差测量
二次绕组电阻测量	相位测量（角差）
二次实际负荷测量
铁心退磁
剩磁系数(Kr)
二次时间常数(Ts)
励磁电感（LU）
暂态面积系数（Ktd）
峰瞬误差（Er）

测试仪主要技术参数

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～220Vrms， 5Arms（20A峰值）
输出电流		0～150A
等效励磁电压		30KV
二次绕组直阻测量	范围	0.1～300Ω
二次绕组直阻测量	精度	±0.5%、分辨率0.1
二次实际负荷测量	范围	5～1000VA
二次实际负荷测量	精度	±0.5%
CT/PT比差测量	精度	±4min
CT/PT角差测量	精度	±0.05%
CT 变比测量	范围	1-10000
CT 变比测量	精度	±0.5%
PT 变比测量	范围	1-10000
PT 变比测量	精度	±0.1%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤2000m
尺寸、重量		尺寸：380mm × 240mm × 180mm ，重量：≤12Kg

工作条件要求
  1、输入电压 220Vac±10%、额定频率 50/60Hz、允许范围 45～65Hz；
  2、输入电源的质量有时可能会影响测试仪的检测结果；
  3、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不        保证安全；
  4、参数对应的环境温度是23℃±5℃；
  5、保证值在出厂校验后一年内有效。
