5KVA/50KV工频耐压试验装置

一、概述：

智能耐压箱（台）是根据国家新电力行业标准而设计的、性能先进的智能型耐压试验设备，中试控股用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

二、产品关键字：

智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置

三、采用标准：

DL/T 848.2-2004        《高压试验装置通用技术条件第2部分:工频高压试验装置》

DL/T 474.4-2006        《现场绝缘试验实施导则 第4部分:交流耐压试验》

DL/T 596-2005          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　   《电工名词术语》

GB/T16927.1~2-1997　   《高电压试验技术》

GB4793-1984            《电子测量仪器安全要求》

GB191                   《包装贮运标志》

GB/T.311-1997           《高压输变电设备的绝缘与配合》

四、仪器特点：

1. 320×240液晶显示器、高速热敏打印机。

2. 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

4. 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

6. 具有回零检测功能，回零确定后才可进行试验，安全可靠。

7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。

8. 逼近式调压算法，到达设定电压后自动耐压计时，中试控股计时结束后自动降压回零。

9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

11. 自动错误诊断，易于发现和解决问题。

5KVA/50KV工频耐压试验装置

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

五、主要技术参数：

1．输入电压：AC 220V或AC 380V ±10%  50Hz±1

2．低压输出：AC 0-250V 或AC 0-430V

3．低压电流： 0-250 A

4．输出容量： 5kVA(可按客户要求定制)

5．高压电压： 50kV(可按客户要求定制)

6．高压电流： 0-2A

7．计时范围：0-999S

8．环境温度：－20℃至50℃

9．电压精度  ≤1.5% ±1个字(F.S)

10．电流精度  ≤1.5% ±1个字(F.S)

附：控制箱（台）参数：（常规参数见下表）

说明：1. 如有特殊参数要求，可按用户的技术参数进行设计制作。

      2. 输出容量为5kVA以下（含5kVA）时控制部分为箱式，其它都为台式。

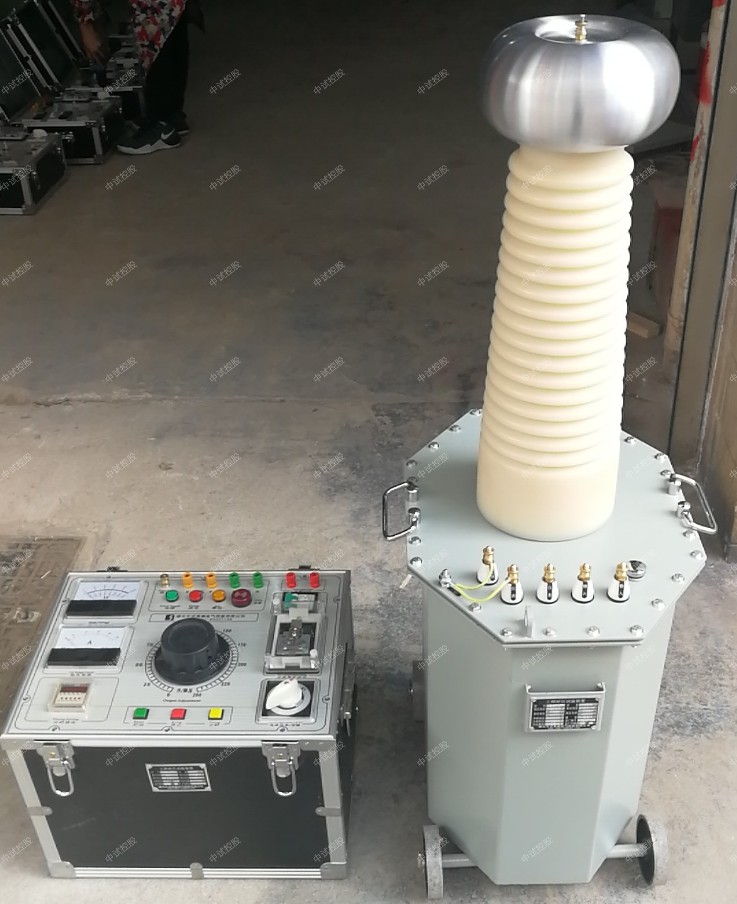

智能工频耐压试验装置（台），是由试验变压器和耐压试验操作台组成，可用于变压器耐压测试，电缆耐压试验，等各种电气设备的耐压绝缘试验。
工频耐压试验装置是根据国家新电力行业标准而设计的、中试控股性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

5KVA/50KV工频耐压试验装置

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。本设备采用了与时俱进的微电脑先进技术，中试控股软硬结合的数字化测控手段，其精良的设计和周到细致的考虑贯彻了“一切为用户着想”的设计理念，使您在使用时轻松自如、得心应手。
功能特色
¨ 全键盘操作，全数字测控，智能化工作全过程
¨ 四个显示窗同时显示高低压电压、电流和耐压时间，以及多个状态指示灯
¨ 高精度测量与数据处理，显示精度可优于0.5%
¨ 键控自动/手动工作方式
¨ 自动电机惯性判断及补偿，逼近式调压算法
¨ 自动捕捉峰值电压、电流，便于做击穿试验
¨ 任意设定高压电压、高压电流、低压电流和耐压时间
¨ 到达设定电压后自动耐压计时，计时时间到自动降压回零
¨ 超过设定电流（高、低压电流中任何一个）时自动切断电压输出，自动降压回零，并发出声光报警
¨ 试验结果可查看和打印，并具有自动/手动打印方式
¨ 乐音发声，不同状态声音不同
¨ 软硬件抗干扰设计，抗干扰能力强
¨ 自动错误诊断，易于发现和解决问题

产品参数
工作电源: AC220V/380V±10%
工作频率: 50Hz±1
电压范围: 0~1000kV（根据用户可选）
容量范围: 0~1000kVA（根据用户可选）
电压精度: ≤1.0% (F.S)
电流精度: ≤1.0% (F.S)
计时范围: 0-999s
环境温度: -20℃~+50℃
环境湿度: 不大于85%RH
海拔高度: ＜1000m
储存温度： -25℃ ~ +55℃
主要产品

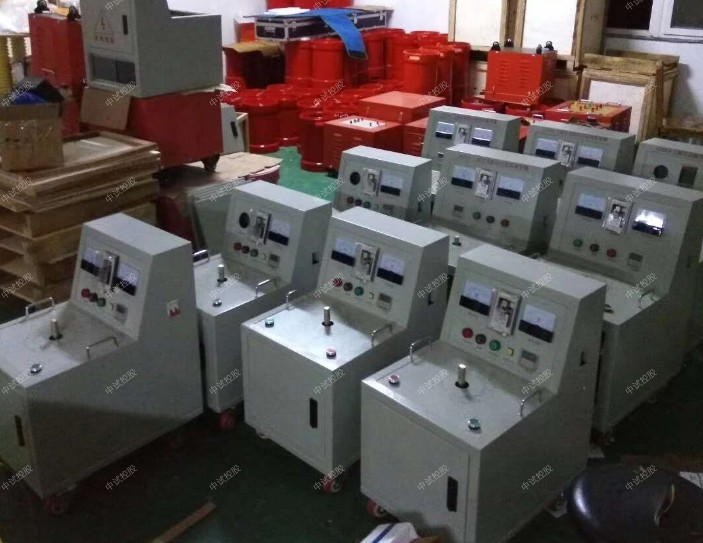

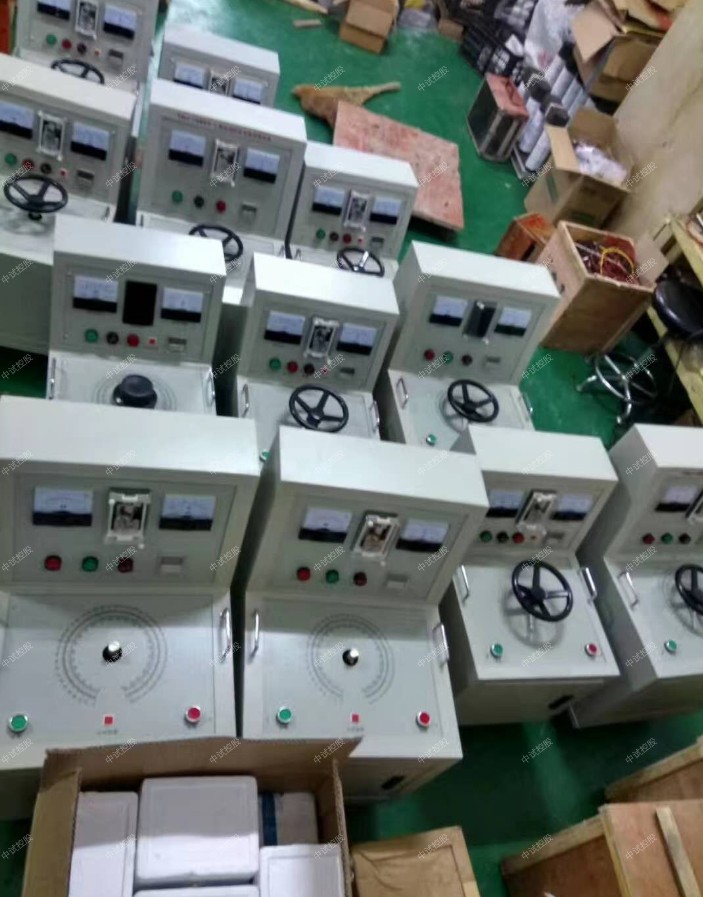

手动耐压操作台、手动耐压操作箱、智能耐压操作箱、
主要设备配件
高压滤波电容、限流电阻、保护球隙、绝缘支架、微安表、分压器、油杯

承装（修、试）电力设施许可证，是电力监管委员会对于能够对新设备安装、设备维护和护理、设备的预防性试验的企业颁发的资质许可证书， 取得许可证的单位依法开展活动，受法律保护。

承装（修、试）电力设施许可证等级分为一级、二级、三级、四级和五级。只有获得各级资质才能从事各级的承装、承修、承试电力设施活动。

申办承装（修、试）电力设施许可证的资质办理企业，必需满足一定的条件，如：企业注册资金、设备要求、人员要求、技术要求等。其中对于初次申办资质许可证的企业非常困难痛点有：

 1、初次办理承装（修、试）电力设施许可证，购买电力试验设备工器具，投入资金大；

 2、承装（修、试）电力设施许可证规定的电力试验设备工器具设备多，技术要求多，产品质量和售后服务难以保证；

 3、因为电力试验人员的流动，造成熟练使用电力试验设备的人员培训困难等问题。

本公司为解客户之所急，行业承装（修、试）电力资质一站式服务。

电力资质一站式服务包括：承装（修、试）资质代办、承装（修、试）资质技术咨询、承装（修、试）电力试验设备供应、承装（修、试）电力试验设备升级、承装（修、试）电力试验设备租赁、承装（修、试）电力试验培训等全套服务。

5KVA/50KV工频耐压试验装置

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变、工频耐压试验装置、工频耐压仪、交直流耐压装置
工频耐压是鉴定电力设备绝缘强度的严格、有效和直接的方法。中试控股它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
工频耐压试验装置是根据国家新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。



5KVA/50KV工频耐压试验装置

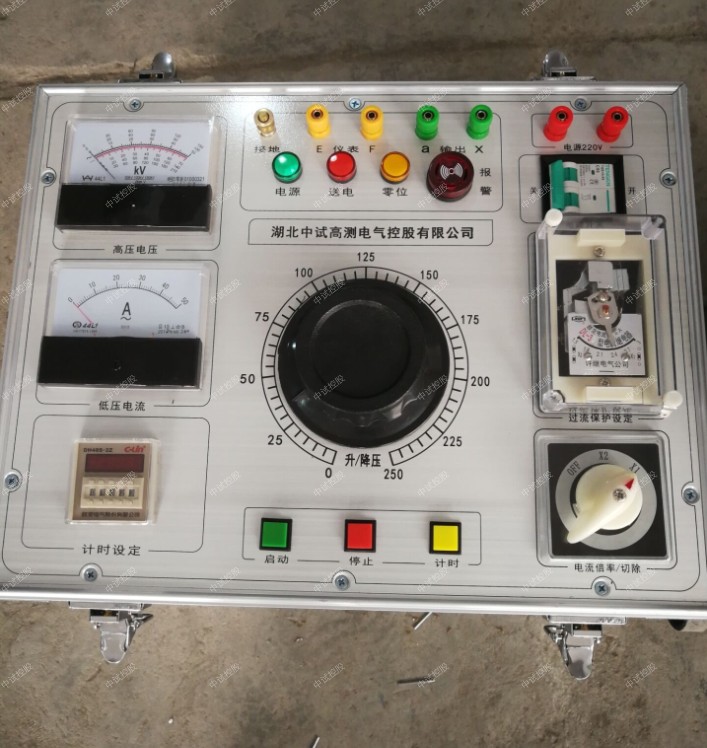

监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示
保护功能：过流保护、零位启动保护、声光语言报警提醒
采用新型时间继电器，计时范围更广（1S～99H）
采用新型电流继电器，更、更可靠，确保人身及设备安全。

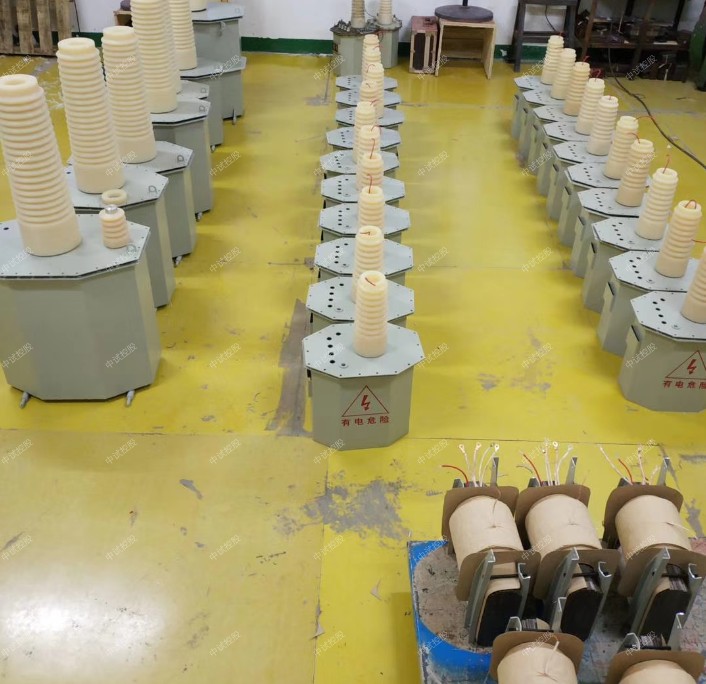

试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
