AC:6KVA-10KVA/50KV工频耐压试验装置

 一、产品概述

工频交流耐压试验装置又称升压器，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

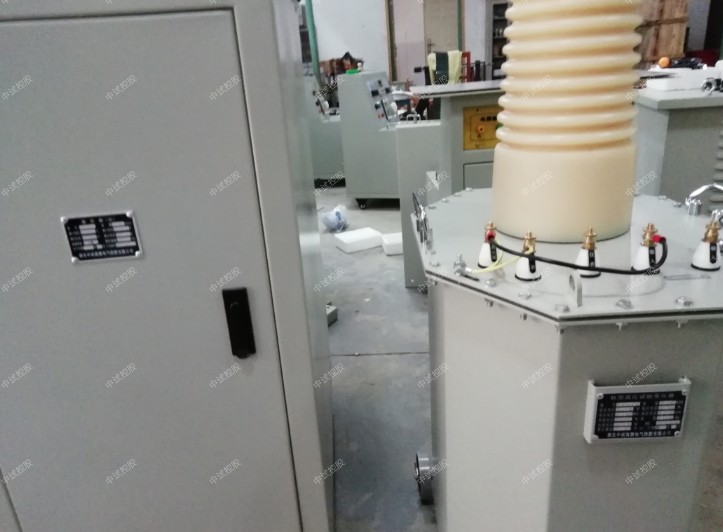

二、产品结构

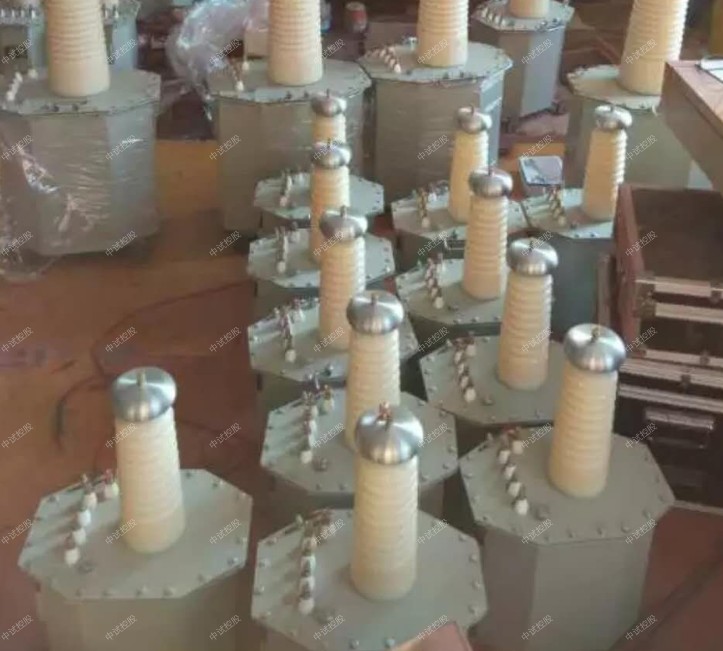

工频交流耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。AC:6KVA-10KVA/50KV工频耐压试验装置其内外部结构见图1。

1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、

x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-二次级高压绕组；19-变压器油。

三、工作原理

工频交流耐压试验装置为单相变压器，单台高压工频交流耐压试验装置的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，中试控股调节0~200V或380V电压至工频交流耐压试验装置的初级绕组，根据电磁感应原理，在工频交流耐压试验装置高压绕组可获得试验所需的高电压。其工作原理图见图2所示。

在工频交流耐压试验装置中：a、x为低压输入端；A、X 为高压输出端；E、F为仪表测量端。  四、交直流两用高压工频交流耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是交直流两用高压工频交流耐压试验装置，应把高压硅堆短路杆从套管中抽出，使工频交流耐压试验装置为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的大整流为宜，选择好限流电阻（水电阻）的阻值，再根据AC:6KVA-10KVA/50KV工频耐压试验装置被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

图 3：直流泄漏试验使用接线原理示意图

R- 限流电阻； C- 高压滤波电容； Zx- 被试品； G- 硅堆短路杆；
FRC- 阻容分压器；V- 分压器高压表；uA- 微安表；D- 高压整流硅堆。按照图3所进行的直流泄漏试验接好工作线路。工频交流耐压试验装置的高压绕组的X端（高压尾）、仪表测量绕组的F 端、工频交流耐压试验装置的外壳以及电源控制箱（台）的外壳必须可靠接地。

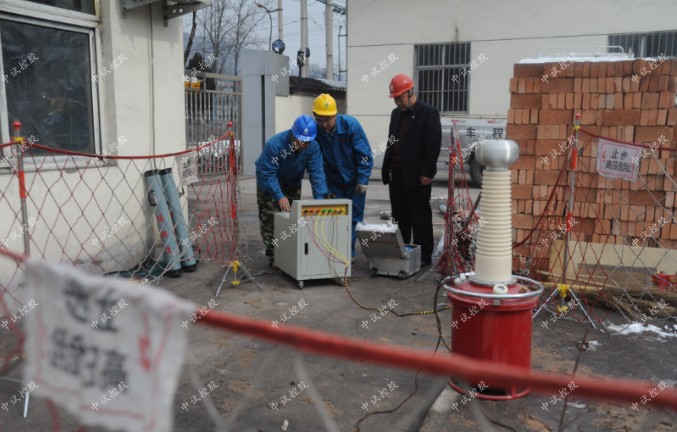

从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法即20S逐级升压法；慢速升压法，即60S逐级升压法；级慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压或额定直流电流下的参考电压。试验中应严密注意直流高压表、泄漏电流表指示以及被试品的情况。试验完毕后，应讯速均匀将高压降至零位，按一下停止按钮，高压、低压输出停止，然后切断电源。中试控股此时应用直流高压放电棒给被试品及试验装置本身充分放电。直流泄漏试验操作过程注意事项  （1）试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及工频交流耐压试验装置的接地情况，并设有专人监护安全及观察被试品状态工作。
 （2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持干燥，以免损坏被试品及带来试验数值的误差。
 （3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。
 （4）试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。

四、使用方法及注意事项

   1、

AC:6KVA-10KVA/50KV工频耐压试验装置

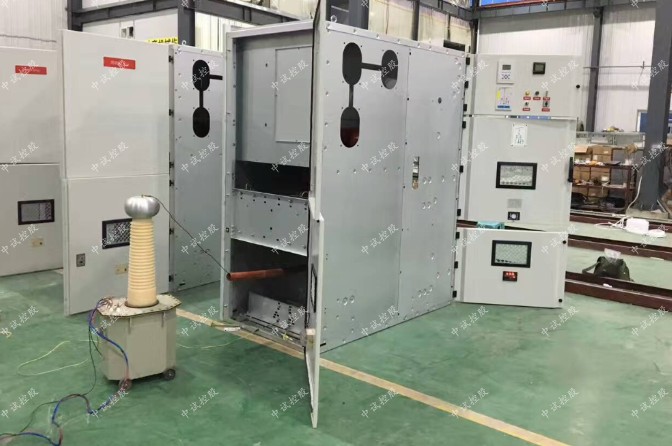

工频交流耐压试验装置做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示工频交流耐压试验装置已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

2、工频耐压试验操作过程注意事项

(1）、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及工频交流耐压试验装置的接地情况,并设有专人监护安全及观察被试品状态工作。
 (2）、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。
 ( 3）、对大型设备的试验，一般都应先进行工频交流耐压试验装置的空升试验，即不接试品时升压至试验电压。

(4）、做耐压试验时升压速度不能过快，并防止突然加压，AC:6KVA-10KVA/50KV工频耐压试验装置例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。
 (5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

3、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。

注意事项：

(1)每次试验前后都应测量绝缘电阻，检查绝缘情况。
(2)本产品禁止在高于45℃的温度下长期存放、使用。
(3)本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
(4)做容量较大试品试验时，升压一定要缓慢，防止被试品的充电电流过大损坏设备，做直流试验一定要充分放电。
(5)本产品运输途中不得重压、不可倾斜、倒置。
(6)使用本产品做高压试验必须由专业人员操作，必须熟悉本手册。

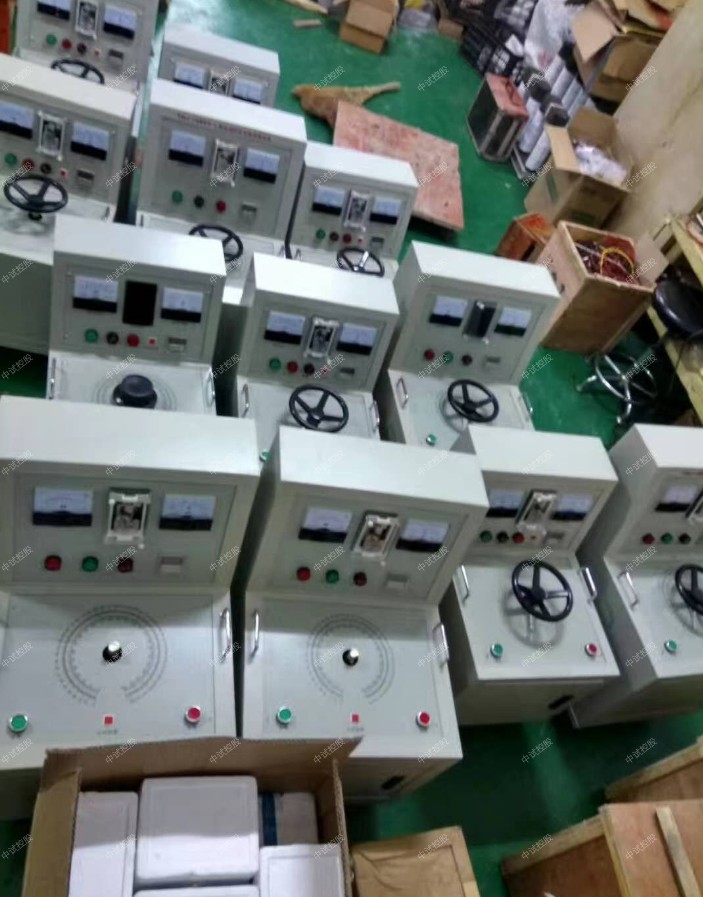

1、本系列产品由控制和高压源两部分组成。中试控股主接触器控制调压器制调压器输入的通电和断电，AC:6KVA-10KVA/50KV工频耐压试验装置主接触器的分合由合闸、停止按钮，零位开关、过流继电器等回路控制，由调压器提供可调节的输出电压，供给高压源，以获取所需的测试电压。其工作步骤和原理为：

(1)检查输入的电源是否与操作台输入电源（～220V）一致，整定过流继电器电流值：时间继电器动作值。
(2)将调压器置于零位状态，检查连接线真确后方可通电试验。
(3)合上电源，电源指示灯亮，调压器回零，零位指示灯亮，此时方可送电操作。

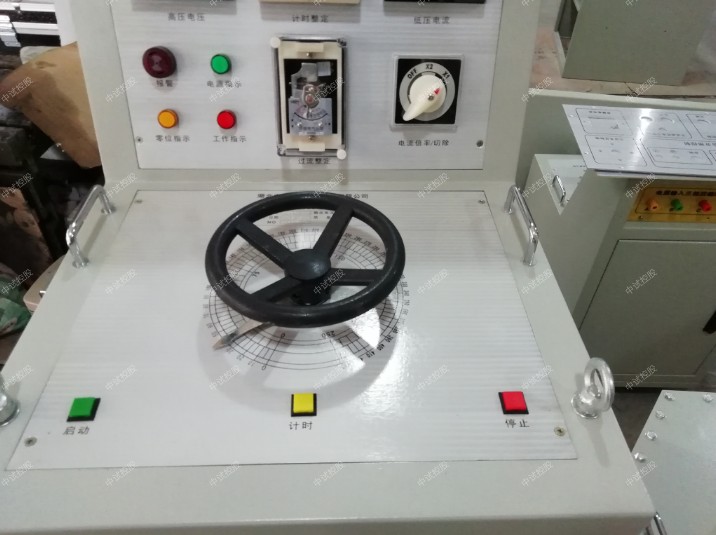

(4)按下启动按钮，主接触器合，调压器受电，送电指示灯亮，顺时针旋转调压器手轮，注视电压表读数。当升到所须值时，按下计时按钮，时间继电器开始工作，达到所定耐压时间后，扬声器发出报警声，断开计时按钮报警声解除，此时将调压器回置零位，按下停止按钮，断开电源。空载试验完毕。

工频耐压试验是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、中试控股绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品特点

1. 监视功能：高压电压 低压电流  零位指示  电源指示 工作指示 计时指示

2. 保护功能：过流保护、零位启动保护、声光语言报警提醒

3. 采用新型时间继电器，计时范围更广（1S～99H）

4. 采用新型电流继电器，更、更可靠，确保人身及设备安全。

5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6. 试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

1、使用条件：

（1）

AC:6KVA-10KVA/50KV工频耐压试验装置

工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

（2）环境温度    -20～+50℃

（3）环境湿度    ≤85% RH（无凝结水）
